Signalverarbeitung

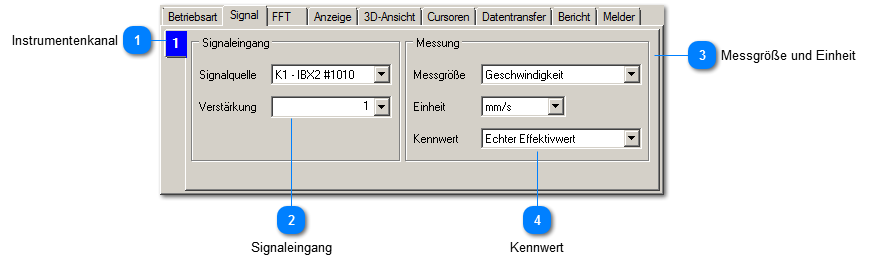

In dieser Bedientafel werden Einstellungen zum zu messenden Signal getroffen.

Signalverarbeitung
1

Instrumentenkanal

1. Instrumentenkanal
VM-FFT 3D ist ein einkanaliges Analyseinstrument. Wenn mehrere gleichzeitig Kanäle betrachtet werden sollen, kann das Instrument entsprechend geklont werden.

Durch Rechtsklick auf den Kanal kann dessen Farbe im Diagramm angepasst werden (Farbe ändern).

2

Signaleingang

2. Signaleingang
Mit der Signalquelle wird der Messeingang für das Schwingungssignal ausgewählt. Die Verstärkung dient zur Messbereichswahl.

3

Messgröße und Einheit

3. Messgröße und Einheit




Der mit dem Messkanal verknüpfte Sensor bestimmt die Messgröße. VM-FFT 3D+ kann zusätzlich die integrierten Messgrößen handhaben. Daher werden bei Verknüpfung mit einem Beschleunigungssensor auch Schwinggeschwindigkeit und Schwingweg als Messgröße angeboten.
Die Einheiten werden passend zur Messgröße aufgelistet. Es sollte eine Einheit gewählt werden, welche den Kennwert betragsmäßig nicht über 10 000 ansteigen und auch nicht dauerhaft unter 0,001 fallen lässt.


4

Kennwert

4. Kennwert
Als Kennwerte stehen zur Verfügung:

Spitzenwert:
Eine FFT-Linie repräsentiert mit ihrer Höhe die Amplitude des zugehörigen Sinussignals.
Spitze-Spitze-Wert:
Eine FFT-Linie repräsentiert mit ihrer Höhe die Spitze-Spitze Amplitude des zugehörigen Sinussignals.
Effektivwert:
Eine FFT-Linie repräsentiert mit ihrer Höhe den Effektivwert des zugehörigen Sinussignals.
