Verbindung zur Funkzentrale herstellen

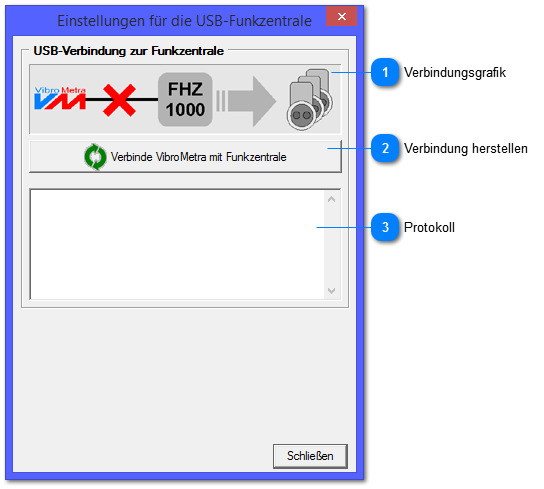

Sobald es ein Ereignismelder vom Typ Funk-Schaltsteckdose eingerichtet wurde, wird immer versucht, die Verbindung zur Funkzentrale automatisch aufzubauen. Um die Verbindung zu kontrollieren, doppelklicken Sie auf den übergeordneten Eintrag Funk-Schaltsteckdose. Es öffnet sich ein Kontrollfenster für die Verbindung zur Funkzentrale.
Voraussetzung für eine erfolgreiche Verbindung ist die Installation des Treibers für die Funkzentrale FHZ 1000 PC und der Anschluss der Funkzentrale an den PC.

Verbindung zur Funkzentrale herstellen
1

Verbindungsgrafik


Der Verbindungszustand zwischen VibroMetra und der Funkzentrale kann auf einen Blick in der Verbindungsgrafik eingesehen werden.

1. Verbindungsgrafik
Unverbundener Zustand
Verbundener Zustand
2

Verbindung herstellen


2. Verbindung herstellen
Durch Betätigung der Taste wird ein Verbindungsversuch zum ADAM-Netzwerk durchgeführt. Der Erfolg ist in der Verbindungsgrafik und im Protokoll sichtbar.
3

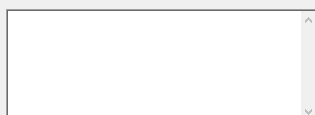

Protokoll

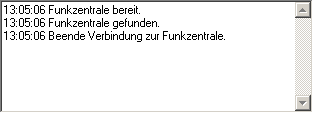

3. Protokoll
Die Verbindungsversuche zur Funkzentrale und das Ergebnis werden hier ausgegeben. Ebenso tauchen hier Einträge für Schaltvorgänge auf.
