PC-Schwingungsmesssystem VibroMetra

Übung 08 - Filtern mit Bandpass


  •  Starten Sie VibroMetra Simulator.
  •  Laden Sie den Arbeitsplatz Übung 08 - Filtern mit Bandpass.vws.
  •  Rufen Sie die Signalsimulation auf.

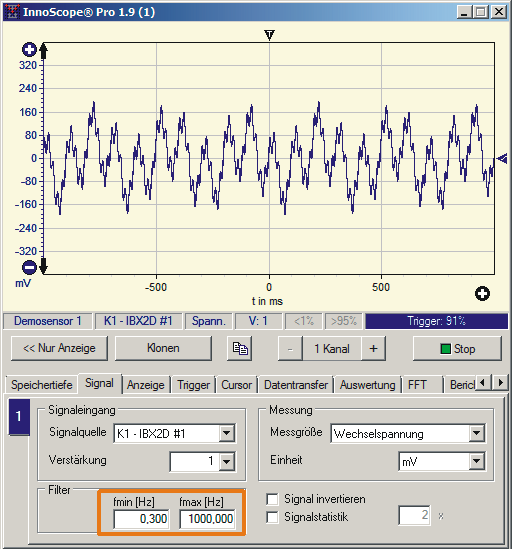

Auf dem Bildschirm stellt das VM-SCOPE (links) das Signal im Zeitbereich und ein VM-METER die Spitzenwerte der Schwingung dar. In der Signalsimulation sieht man zudem, dass die dargestellte Schwingung aus 3 einzelnen Sinusschwingungen besteht.























Sowohl VM-SCOPE als auch VM-METER besitzen Einstellfelder namens fmin und fmax. Mit fmin legen Sie die minimale Frequenz fest, welche Sie sehen wollen, mit fmax die maximale. Wir werden nun nacheinander die 3 Frequenzen aus dem Gemisch herausfiltern und die übrigen beiden als Störfrequenz ausblenden.

Das Ergebnis sieht im VM-SCOPE bzw. VM-METER wie folgt aus:

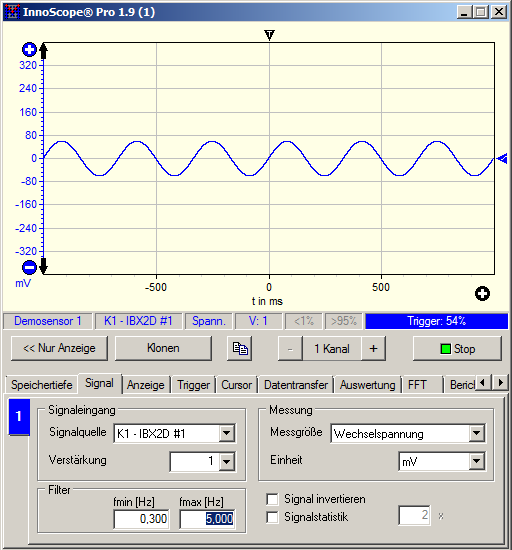

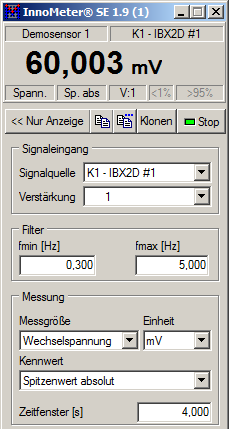

Bandpass 0,3 .. 5 Hz

  • 3 Hz Signal wird durchgelassen
  • 10 Hz und 50 Hz werden gesperrt

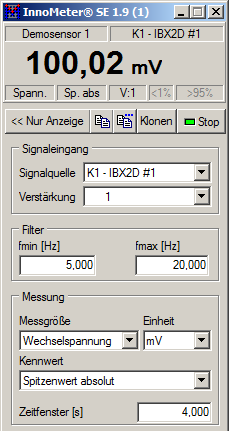

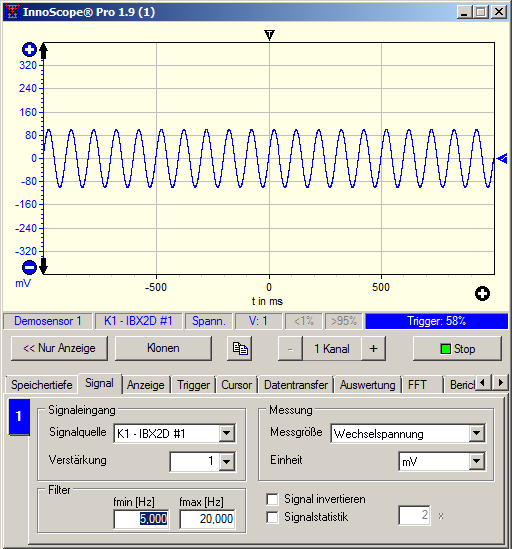

Bandpass 5 .. 20 Hz

  • 10 Hz Signal wird durchgelassen
  • 3 Hz und 50 Hz werden gesperrt

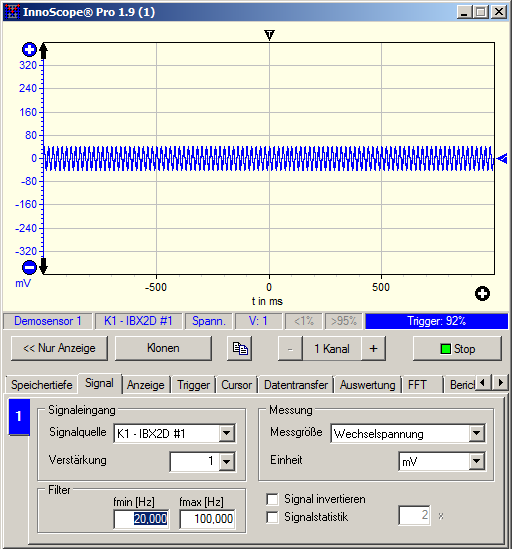

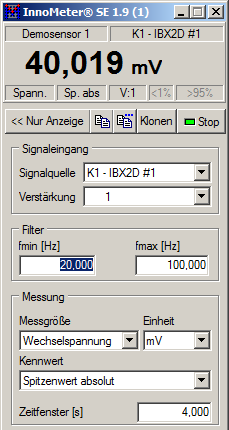

Bandpass 20 .. 100 Hz

  • 50 Hz Signal wird durchgelassen
  • 3 Hz und 10 Hz werden gesperrt
