PC-Schwingungsmesssystem VibroMetra

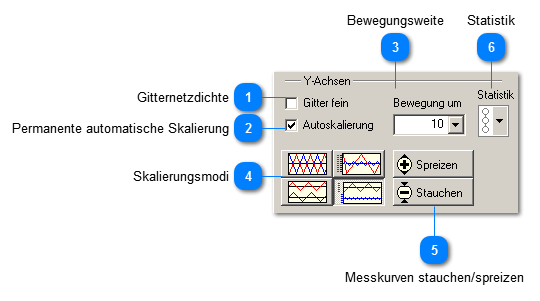

Einstellungen für Y-Achsen


Einstellungen für Y-Achsen
1

Gitternetzdichte


1. Gitternetzdichte
Zeichnet Gitternetzlinien an allen Teilstrichen der Y-Achse.
2

Permanente automatische Skalierung


2. Permanente automatische Skalierung
Skaliert bei jeder Aktualisierung der Messwertgrafik die Y-Achsen neu, und zwar mit dem zuletzt eingestellten Skalierungsmodus.
3

Bewegungsweite


3. Bewegungsweite
Die Schrittweite, ausgedrückt in Skalenlängen, um die bei einer Bewegungsoperation die Messkurven und damit die Skala weitergeschoben wird. 10% entspricht z.B. einer Bewegung der Messkurven um 1/10 der Y-Achse .
4

Skalierungsmodi


4. Skalierungsmodi
Die 4 Skalierungsmodi:
  • Alle Kurven maximiert aufeinander.
  • Alle Kurven mit gleicher Skalierung aufeinander.
  • Alle Kurven maximiert, übereinander gestapelt mit eigenem Anzeigebereich.
  • Alle Kurven mit gleicher Skalierung, übereinander gestapelt mit eigenem Anzeigebereich.
5

Messkurven stauchen/spreizen


5. Messkurven stauchen/spreizen
Spreizt oder staucht die Messkurven alle Messkurven in Y-Richtung.
6

Statistik


Mit Hilfe der Statistik lassen sich mehrere Signale hintereinander aufnehmen. So lassen gemittelte Werte darstellen oder auch die aktuellen Wert mit Minimal- und Maximalwerten vergleichen. Aktivierung der Statistik und die Anzahl der Signale für die Statistik lässt sich im Bedienbereich eingeben.

Folgende Darstellungen können dann vorgenommen werden:

6. Statistik

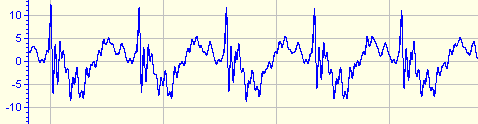

Neuestes aller Signale

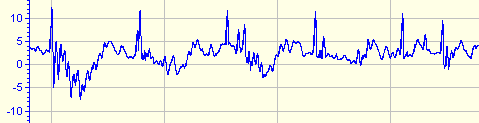

Maximum aller Signale

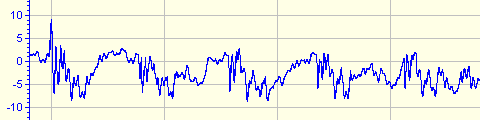

Arithmetischer Mittelwert aller Signale
Minimum aller Signale

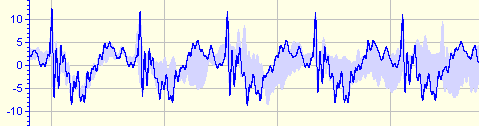

Neustes aller Signale, dazu Minumum und Maximum als Bereich

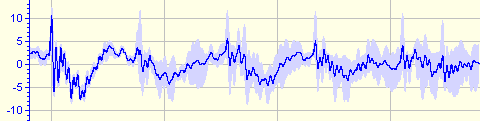

Mittelwert aller Signale, dazu Minimum und Maximum als Bereich
