Eigenschaften digitaler Triggereingang

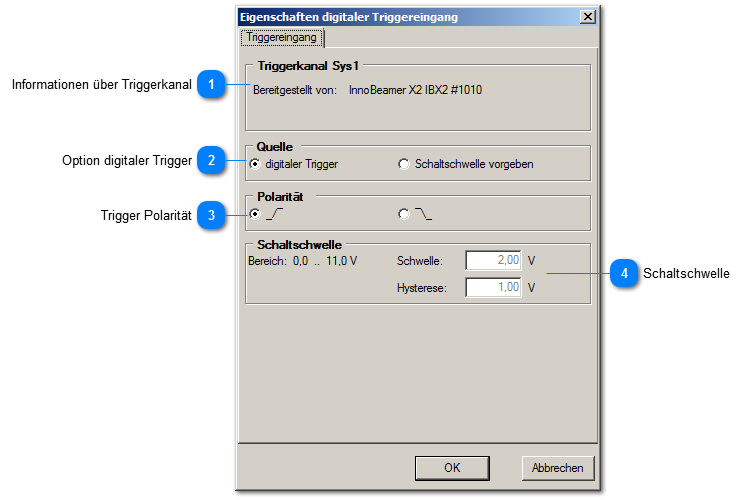

Eigenschaften digitaler Triggereingang
1

Informationen über Triggerkanal

1. Informationen über Triggerkanal Zeigt Informationen über den aktuell ausgewählten Triggerkanal an.

2

Option digitaler Trigger

2. Option digitaler Trigger

Als Triggerquelle kann ein digitaler Trigger oder eine Schaltschwelle vorgegeben werden.
3

Trigger Polarität

3. Trigger Polarität

Die Polarität des Triggersignals kann geändert werden. So kann hier zwischen npn und pnp gewählt werden.

4

Schaltschwelle

4. Schaltschwelle

Wenn als Option Schaltschwelle vorgeben aktiviert ist, kann hier die Schaltschwelle eingestellt werden, ab welcher ein Signal als High gewertet wird. Dafür steht ein Bereich von 0-11V zur Verfügung. Zusätzlich dazu kann eine Hysterese definiert werden. Diese dient dazu kurze Pegelschwankungen auszugleichen.
So werden z.B. bei einer Schwelle von 8 V und einer Hysterese von 2 V Signale größer 8 V als High gewertet und kleiner als 6 V als Low gewertet.
