PC-Schwingungsmesssystem VibroMetra

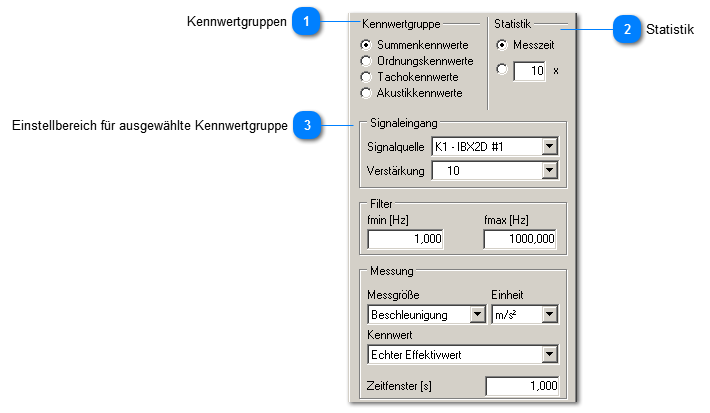

Bedienbereich


In der erweiterten Ansicht klappt der Bedienbereich heraus und bietet Einstellungen für den zu messenden Kennwert.

Bedienbereich
1

Kennwertgruppen


1. Kennwertgruppen

Die vom VM-METER messbaren Kennwerte sind sehr zahlreich und befinden sich daher in Gruppen sortiert.

Filtern ein Schwingungssignal breitbandig und fassen es dann zu einem Kennwert zusammen.
Filtern ein Schwingungssignal frequenzselektiv und fassen es dann zu einem Kennwert zusammen.
Verarbeiten Signale von einem Digitaleingang des M302 / M312.
Filtern ein Mikrofonsignal mit Bewertungskurven und fassen es dann zu einem Kennwert zusammen.

2

Statistik


2. Statistik

Die gebildeten Messwerte werden im Hintergrund noch einer statistischen Auswertung unterzogen. Es werden im VM-METER immer 4 Werte vorgehalten:
  • Aktueller Messwert
  • Kleinster Messwert
  • Größter Messwert
  • Mittlerer Messwert

Die Statistik lässt sich über die gesamte Messzeit führen oder für die letzten n Werte. Wird sie über die letzten n Werte geführt, kann die Anzahl n eingestellt werden.

Die Umschaltung zwischen den statistischen Werten findet direkt im Anzeigebereich statt.

3

Einstellbereich für ausgewählte Kennwertgruppe


Der untere Einstellbereich wird an die ausgewählte Kennwertgruppe angepasst.
