PC-Schwingungsmesssystem VibroMetra

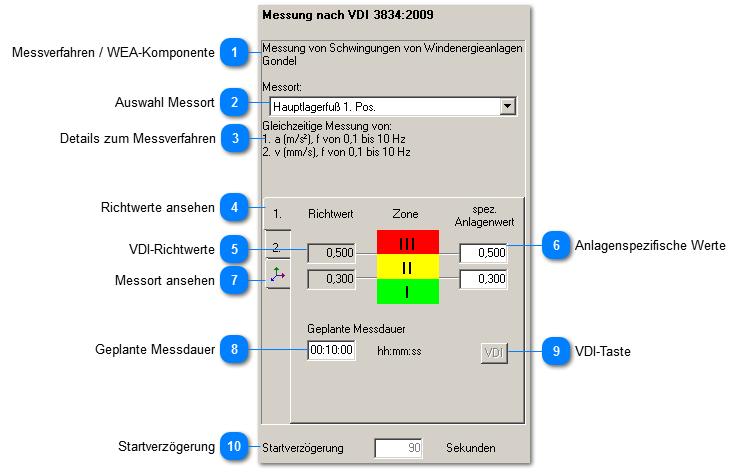

Einstellungen für Messverfahren


Einstellungen für Messverfahren
1

Messverfahren / WEA-Komponente


1. Messverfahren / WEA-Komponente

Zeigt das gewählte Messverfahren an der gewählten WEA-Komponente.
2

Auswahl Messort


2. Auswahl Messort

Zeigt die Messorte für die betreffende WEA-Komponente. Manche Komponenten werden an mehreren Orten gemessen, wie z.B. der Generator (Antriebsseite und Nichtantriebsseite)
3

Details zum Messverfahren


3. Details zum Messverfahren
Damit Sicherheit über die Einstellungen zum ausgewählten Messverfahren besteht, werden noch einmal detailliert angezeigt:
  •  die bewertete Messgröße
  •  die Einheit
  •  der Frequenzbereich

Bei Auswahl einer Kombimessung werden mehrere Messverfahren, die ohnehin am selben Messpunkt durchgeführt werden müssen, gleich in einem Zug erledigt. Die zeitgleich durchgeführten Verfahren werden durchnummeriert.
4

Richtwerte ansehen


4. Richtwerte ansehen
Bei Kombinationsmessungen werden mehrere Messgrößen gleichzeitig aufgenommen. Diese besitzen auch unterschiedliche Richtwerte. Mit den Kartenreitern lassen sich die unterschiedlichen Richtwerte einsehen. Welche Verfahren hinter den Nummern 1, 2 oder 3 stehen, wird bei den Details zum Messverfahren angezeigt.
5

VDI-Richtwerte


5. VDI-Richtwerte
Zeigt die in der VDI 3834 festgelegten Richtwerte für die Grenzen an den Bewertungszonen an. Die Bewertungszonen haben folgende Bedeutung:
III
Schwingungen innerhalb dieser Zone werden im Allgemeinen als so gefährlich angesehen, dass Schäden an der WEA und ihren Komponenten entstehen können.
II
Die WEA und die gemessenen Komponenten werden üblicherweise nicht als geeignet angesehen, mit diesen Schwingungsbeanspruchungen im Dauerbetrieb zu laufen. Es wird empfohlen, die Ursachen für die Schwingungsanregungen zu suchen und festzustellen, ob Konstruktion und Betriebsbedingungen einen Dauerbetrieb zulassen.
I
Die WEA und die gemessenen Komponenten werden als geeignet angesehen, mit diesen Schwingungsbeanspruchungen im Dauerbetrieb zu laufen.
6

Anlagenspezifische Werte


6. Anlagenspezifische Werte
Die Vertragspartner können sich bei bestimmten Anlagen darauf einigen, andere Zonengrenzwerte zugrunde zu legen (höhere aber auch niedrigere). Dann ist es erforderlich, dass der Hersteller eine dafür Begründung abgibt und - insbesondere bei höheren Grenzwerten - bestätigt, dass die WEA oder die Komponente mit höheren Schwingungswerten betrieben werden kann.

In die Felder lassen sich entsprechend geänderte Zonengrenzwerte eintragen. Die Richtwerte nach VDI bleiben jedoch immer sichtbar, damit man zu ihnen zurückkehren kann.
7

Messort ansehen


7. Messort ansehen Der Messort für das gewählte Messverfahren wird durch Anklicken dieses Kartenreiters grafisch angezeigt.

Beispiele:


8

Geplante Messdauer


8. Geplante Messdauer
Um zu genauen Ergebnissen zu kommen, muss eine bestimmte Mindestmessdauer eingehalten werden. Die Messung kann aber auch länger als für die Mindestmessdauer erfolgen. Ist die Messdauer verstellt worden, kann die richtliniengerechte Mindestmessdauer mit der VDI-Taste wieder eingetragen werden.
9

VDI-Taste


9. VDI-Taste
Stellt die geplante Messdauer wieder auf die richtliniengerechte Mindestmessdauer ein.
10

Startverzögerung


10. Startverzögerung

Kurz nach dem Einschalten weist eine Schwingungsmesseinrichtung üblicherweise Einschwingvorgänge auf. In dieser Zeit wird das Messsignal noch nicht korrekt abgebildet. Die Startverzögerung berücksichtigt diese Effekte. Die Einschwingvorgänge dauern umso länger je niedriger die untere Grenzfrequenz des Filter ist. Für Messungen mit der besonders niedrigen Grenzfrequenz von 0,1 Hz beträgt sie 90 s.
