PC-Schwingungsmesssystem VibroMetra

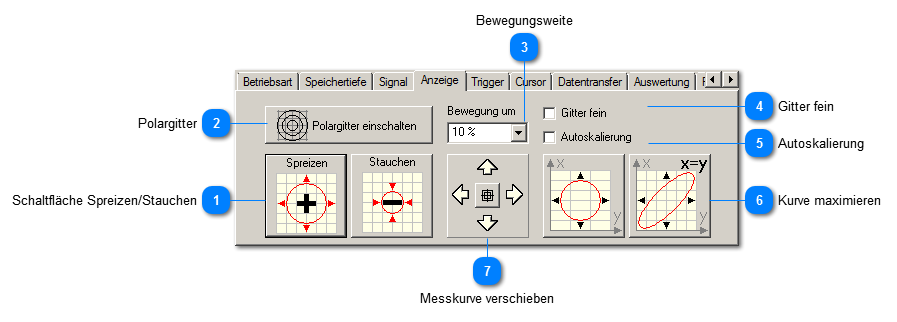

Anzeige der Messkurve - Orbit

Anzeige der Messkurve - Orbit
1

Schaltfläche Spreizen/Stauchen

1. Schaltfläche Spreizen/Stauchen Spreizt oder staucht die Messkurve in X- und Y-Richtung.
2

Polargitter

2. Polargitter Ermöglicht das Einschalten eines Polargitters im Hintergrund der Messkurve.
3

Bewegungsweite

3. Bewegungsweite Die Schrittweite, ausgedrückt in Skalenlängen, um die bei einer Bewegungsoperation die Messkurven und damit die Skala weitergeschoben  wird. 10% entspricht z.B. einer Bewegung der Messkurven um 1/10 der X- bzw. Y-Achse .

4

Gitter fein

4. Gitter fein Zeichnet Gitternetzlinien an allen Teilstrichen der Y-Achse.

5

Autoskalierung

5. Autoskalierung Skaliert bei jeder Aktualisierung der Messwertgrafik die Y-Achsen neu.

6

Kurve maximieren

6. Kurve maximieren Das betätigen der linken Schaltfläche führt eine Maximierung der Kurve durch, mithilfe der rechten Schaltfläche wird die  Kurve auf gleiche Skalierung maximiert.
7

Messkurve verschieben

7. Messkurve verschieben Mit dem Steuerkreuz kann die Messkurve in die entsprechende Richtung verschoben werden.
Durch Drücken des Schaltfläche im Zentrum, wird eine Zentrierung in horizontaler und vertikaler Richtung vorgenommen.
