PC-Schwingungsmesssystem VibroMetra

Übung 11b - Quantisierungsfehler


  •  Starten Sie VibroMetra Simulator.
  •  Laden Sie den Arbeitsplatz Übung 11b - Quantisierungsfehler.vws.
  •  Rufen Sie die Signalsimulation auf.

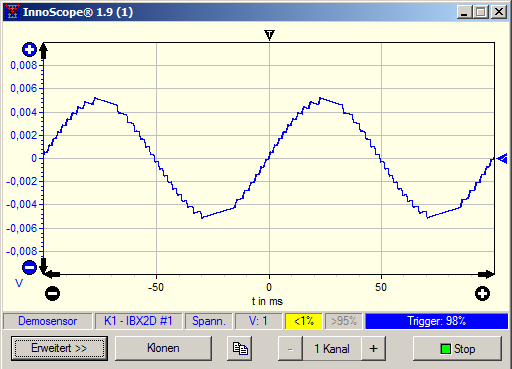

Im gezeigten VM-SCOPE sieht man die Auswirkungen eines Quantisierungsfehlers. Die Schritte des Analog-Digital-Wandler sind deutlich zu erkennen.  Dieser Fehler rührt daher, das die simulierte Spannung von 5mV zu gering ist um gut digitalisiert zu werden. Auch die gelbe Leuchte warnt vor Untersteuerung. Die Messung kann immer noch ausreichend genau sein, aber der Quantisierungsfehler spielt bereits eine signifikante Rolle.





Aber trotzdem können Sie dieses kleine Signal in hoher Qualität digitalisieren. Dazu wählen Sie einfach im VM-SCOPE den Verstärkungsfaktor 1000. Damit werden aus den eingespeisten 5mV am Analog-Digital-Wandler anliegende 5000mV. Damit ist das Signal ausreichend groß und wird sauber gemessen und dargestellt.
Das angezeigte Signal im VM-SCOPE ändert sich dadurch nicht im Pegel. Denn die gewählte Verstärkung von 1000 wird durch VibroMetra automatisch wieder in der Anzeige korrigiert.
