PC-Schwingungsmesssystem VibroMetra

Signalverarbeitung

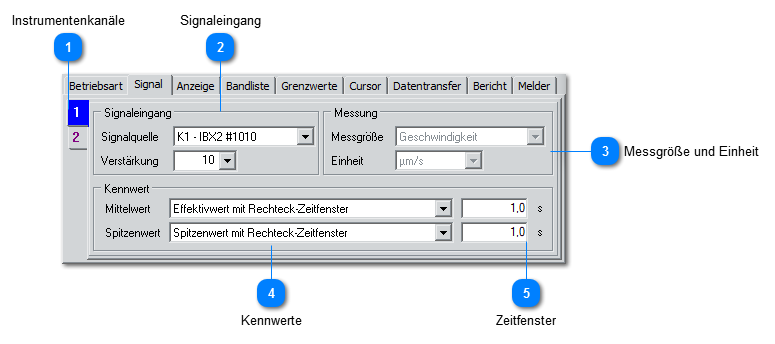

In dieser Bedientafel werden Einstellungen zum zu messenden Signal getroffen. Die Einstellungen sind für die VC-Linien- und Nano-Linien-Betriebsart gleich.

Signalverarbeitung
1

Instrumentenkanäle

1. Instrumentenkanäle
Für jeden Kanal  können die Signalverarbeitungseinstellungen separat getroffen werden. So lassen sich z.B. im VM-OCT unterschiedliche Kennwerte von ein und dem selben Sensor anzeigen.

Die Anzahl der Registerkarten entspricht der eingestellten Kanalzahl. Der Kartenreiter des ausgewählten Kanals wird mit der Kanalfarbe hervorgehoben.

Durch Rechtsklick auf einen Kanal stehen weitere Optionen zur Verfügung. So kann dessen Farbe im Diagramm angepasst werden (Farbe ändern) oder die Einstellungen des Kanals können auf alle übrigen Kanäle übertragen werden (Einstellungen übertragen).

2

Signaleingang

2. Signaleingang
Mit der Signalquelle wird der Messeingang für das Schwingungssignal ausgewählt. Die Verstärkung dient zur Messbereichswahl.


3

Messgröße und Einheit

3. Messgröße und Einheit
Zur Messung von Erschütterung zum Vergleich mit VC-Linien sind nach VDI 2038 Teil 2 als Messgröße Schwinggeschwindigkeit und als Einheit µm/s vorgesehen.
Diese Größen sind hier schon voreingestellt und können nicht verändert werden.

4

Kennwerte

4. Kennwerte

In der Messgrafik können Effektiv- und Spitzenwerte zugleich angezeigt werden. Dabei werden Spitzenwerte als farblich hellerer Bereich auf den Balken der Effektivwerte angezeigt.
Es stehen folgende Varianten zur Kennwertberechnung zur Verfügung:

Effektivwert, (RMS, wird über das ausgewählte Zeitfenster gebildet), für Messungen nach VDI 2038 Teil 2 ausschlaggebend.
... mit Rechteck-Zeitfenster
Angezeigt wird der Mittelwert aus dem zurückliegenden (gleitendem) Zeitfenster.
... mit exponentiellem Zeitfenster
Höhere Mittelwerte werden sofort dargestellt und klingen entsprechend dem Zeitfenster exponentiell ab.
Spitzenwert (wird über das ausgewählte Zeitfenster gebildet)
aus
Die Spitzenwertdarstellung ist deaktiviert.
... mit Rechteck-Zeitfenster
Angezeigt wird der Spitzenwert aus dem zurückliegenden (gleitendem) Zeitfenster.
... mit exponentiellem Zeitfenster
Höhere Spitzenwerte werden sofort dargestellt und klingen entsprechend dem Zeitfenster exponentiell ab.
Intervallspitzenwert
Der höchste Spitzenwert der Messperiode (= Einschaltdauer Instrument) wird angezeigt (ähnlich Peak-Hold).

5

Zeitfenster


5. Zeitfenster
Die Zeitfenster zur Bildung des Effektiv- bzw. Spitzenwertes können hier festgelgt werden. Minimal sind 0,1s und maximal 100 s festlegbar.
