Für die analysierten Daten lässt sich in der Betriebsart Akustik eine frequenzbandselektive Grenzwertkurve einrichten. Diese bietet zum einen eine schnelle optische Prüfung von Überschreitungen. Zum anderen kann sie auch für automatisierte Meldungen verwendet werden.
|

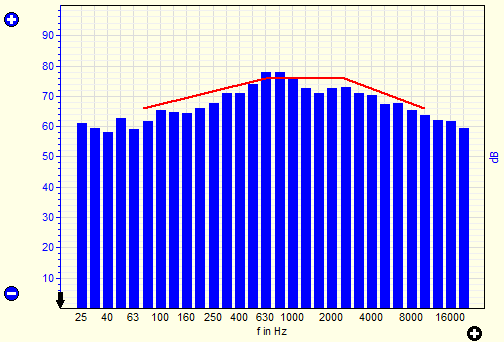

Frei definierbare Grenzwertkurven in Betriebsart Akustik

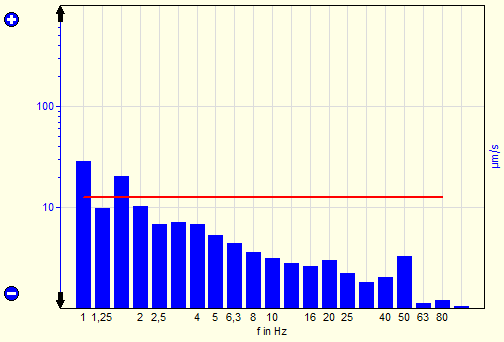

Die Grenzwertkurve erlaubt die Einrichtung beliebiger linearer Abschnitte, auch mit Unterbrechungen.
|
|
|
|
Festgelegte Grenzwertkurven in Betriebsart VC-Linien und Nano-Linien
Fühlschwelle, VC-Linien (VC-A ... VC-G) und Nano-Linien (Nano D, Nano E und Nano EF) verfügbar, nach VDI 2038 Teil 2. Gemessen wird der Effektivwert des Schwingungssignals.
|
|
|

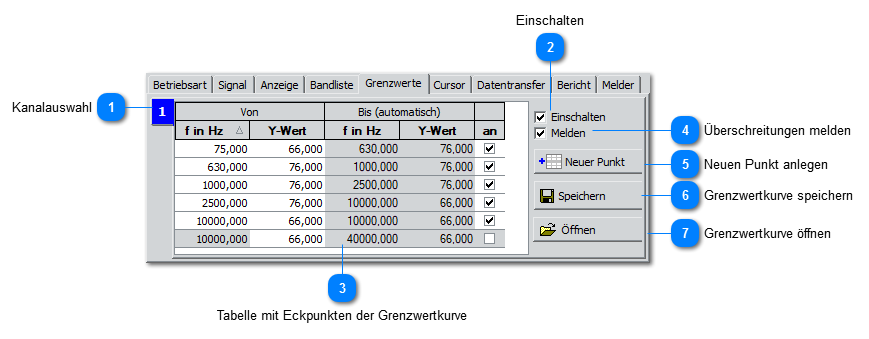

 Kanalauswahl
|
|
Grenzwertkurven können für jeden Kanal individuell konfiguriert werden. Die Umschaltung zwischen den Kanälen wird mit der Kanalauswahl vorgenommen.
| | |
 Einschalten
|
|
Schaltet die Grenzwertkurve ein oder aus.
| | |

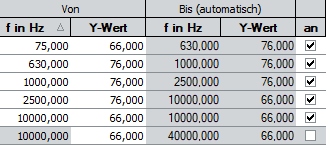

 Tabelle mit Eckpunkten der GrenzwertkurveIn der Tabelle lässt sich die Grenzwertkurve Punkt für Punkt einstellen. Die Tabelle besitzt zunächst die Spalten Von und Bis. Darin sind die Koordinaten Linienabschnitte enthalten. Geändert werden können nur die Koordinaten der Spalte Von. Dazu wird auf das Feld geklickt und der Wert eingegeben. Alternativ kann mithilfe der Maus ein Punkt im Spektrum verschoben werden.
In der letzten Spalte lässt sich einstellen, ob der Punkt gezeichnet werden soll. Auf diese Weise lassen sich Unterbrechungen in der Grenzwertkurve einbauen.
Mit Rechtsklick auf eine Zeile öffnet sich ein kontextsensitives Menü, welches das Löschen einer Zeile anbietet.
| |
 Überschreitungen melden
|
|
Wenn aktiviert, werden bei Überschreitungen der Grenzwertkurve Melder angeregt.
|
| |
 Neuen Punkt anlegenLegt einen neuen Punkt in der Tabelle an. Der neue Punkt nimmt die Koordinaten des vorherigen Punkts an. Es öffnet sich sofort die Eingabe für die neue Frequenzkoordinate.
| |
 Grenzwertkurve speichern
|
|
Speichert die Grenzwertkurve in eine Datei.
|
| |
 Grenzwertkurve öffnen
|
|
Lädt die Grenzwertkurve aus einer Datei.
|
| |
|
|
