PC-Schwingungsmesssystem VibroMetra

Verwaltung der Messkanäle


VibroMetra lässt sich mit einem einzigen Messkanal betreiben, aber auch mit 32. Für den Überblick sorgt die Verwaltung der Messkanäle.

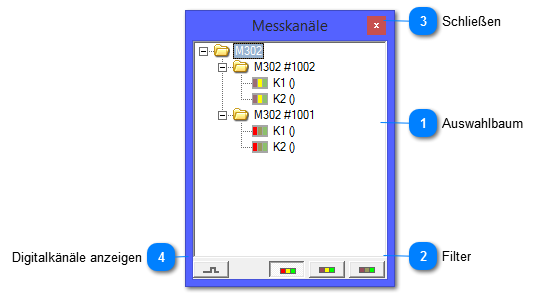

Verwaltung der Messkanäle
1

Auswahlbaum


1. Auswahlbaum
Im Auswahlbaum werden alle Geräte mit ihren Messkanälen angezeigt. Die Geräte sind nach Typen unterteilt.
Von diesem Typ sind 2 Geräte vorhanden, mit den Seriennummern 1010 und 1012. Jedes der Geräte hat 2 Messkanäle,  wobei das Gerät 1010 diese anzeigt. Die Messkanäle haben individuelle Bezeichnungen erhalten (X-Achse und Y-Achse). Die Ampel vor den Messkanälen zeigt den Betriebszustand an:

  •  rot:
Dieser Messkanal gehört zu einem Gerät, welches gerade nicht angeschlossen ist.
  •  gelb:
Dieser Messkanal gehört zu einem angeschlossenen Gerät und ist messbereit. Auf dem Messkanal wird jedoch noch nicht gemessen.
  •  grün:
Auf dem Messkanal wird gemessen.

Mausaktionen
  • Mit Doppelklick auf einen Gerätetyp wird das Eigenschaftsfeld zum Gerätetyp geöffnet.
  • Mit Doppelklick auf ein Gerät wird das Eigenschaftsfeld des Geräts geöffnet.
  • Mit Doppelklick auf ein Messkanal wird das Eigenschaftsfeld des Messkanals geöffnet.
  • Rechtsklick auf einen Messkanal öffnet sein Kontextmenü.
2

Filter


2. Filter

Die Anzeige der Messkanäle kann beschränkt werden, z.B. auf solche, welche gerade messen (Ampel grün).
3

Schließen


3. Schließen    Schließt das Fenster.


4

Digitalkänäle anzeigen

4. Digitalkänäle anzeigen
Blendet die digitalen Triggerkänäle ein.
Mittels rechter Maustaste "Eigenschaften" oder Doppelklick auf den jeweiligen Kanal, können die digitalen Triggerkanäle konfiguriert werden.
