PC-Schwingungsmesssystem VibroMetra

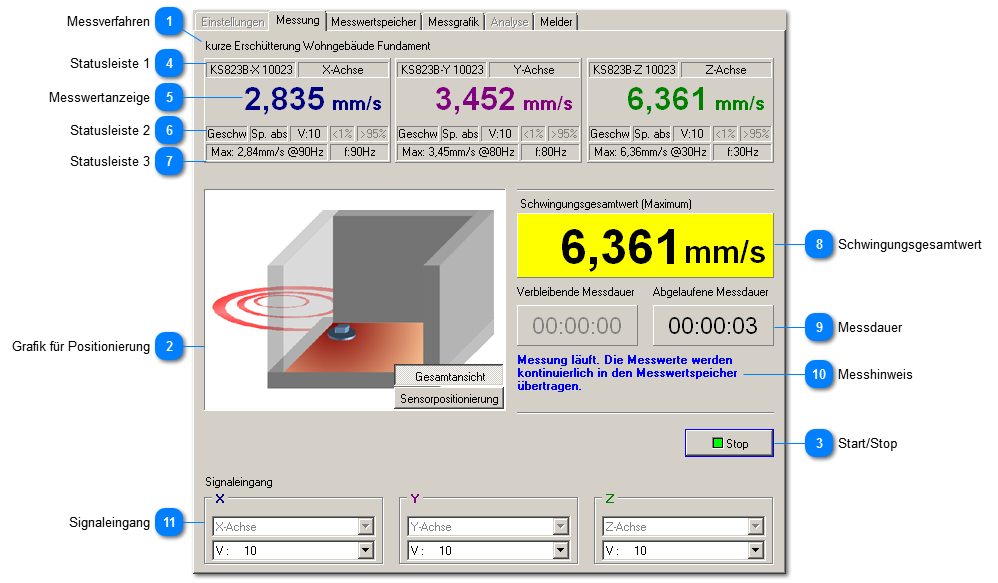

Messung


Zur Messzeit wird der Schwingungsgesamtwert laufend angezeigt und seine Bewertung farblich gekennzeichnet.

Messung
1

Messverfahren


1. Messverfahren   Das gewählte Messverfahren wird noch einmal angezeigt.
2

Grafik für Positionierung


Zeigt die Sensorpositionierung im Gebäude in der Gesamtansicht aber auch die Sensorpositionierung im Detail.

2. Grafik für Positionierung

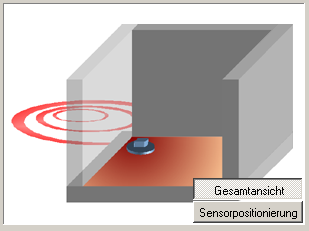

Gesamtansicht

Der Sensor ist im Gebäude an einer Stelle zu positionieren, an der die höchsten Schwingungswerte erwartet werden.

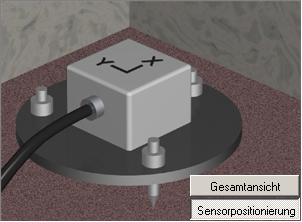

Sensorpositionierung

Der Sensor ist mit seinen horizontalen Achsen X und Y nach Möglichkeit an den Gebäudewänden auszurichten. Mithilfe der Libelle wird die vertikale Achse Z ins Lot gebracht.

3

Start/Stop


3. Start/Stop  Startet die Messung, bzw. stoppt sie.
4

Statusleiste 1


4. Statusleiste 1  Zeigt Sensor und Messkanal an.
5

Messwertanzeige


5. Messwertanzeige

Zeigt den Schwingungswert (Spitzenwert der Schwinggeschwindigkeit) für die Messachse an.
6

Statusleiste 2


6. Statusleiste 2

 Zeigt an:
7

Statusleiste 3


7. Statusleiste 3

  Zeigt an:
  •  Bedenklichster Wert im Zeitbereich bezogen auf die maßgebliche Frequenz und
  •  die Frequenz mit der höchsten Amplitude.
8

Schwingungsgesamtwert


8. Schwingungsgesamtwert
Von den Werten der Einzelachsen wird das Maximum im Schwingungsgesamtwert verwendet. Die Bildungsvorschrift für den Schwingungsgesamtwert wird angezeigt.
9

Messdauer


9. Messdauer

Verbleibende und abgelaufene Messdauer werden angezeigt. Die abgelaufene Messdauer zählt von der Startverzögerung an mit negativem Vorzeichen bis auf 00:00:00. Danach zählt die abgelaufene Messdauer hoch bis zur geplanten Messdauer. Bei Erreichen dieser wird die Messung automatisch gestoppt.

In der Endlosmessung ist die verbleibende Messdauer deaktiviert und nur die abgelaufene Messdauer erhöht sich. Die Messung wird dann manuell gestoppt.
10

Messhinweis


10. Messhinweis
Der Messhinweis gibt Auskunft über den aktuellen Status.
11

Signaleingang


11. Signaleingang
Am Signaleingang wird der Messkanal ausgewählt und der Messbereich eingestellt. Bei eingeschalteter Sensorautomatik übernimmt VM-STRUC die Auswahl des Messkanals selbst.
