PC-Schwingungsmesssystem VibroMetra

Automatisches A8-Rechenblatt


Wird nur eine Tätigkeit über den gesamten Arbeitstag ausgeführt, entspricht der Schwingungsgesamtwert auch der Tagesbelastung. Meist jedoch führen Personen verschiedene Tätigkeiten an einem Arbeitstag aus, welche alle in die Tagesbelastung einbezogen werden müssen. VM-HAND macht die Berechnung einer komplexen Tagesbelastung absolut einfach:

  • Für jeden Tätigkeitsabschnitt wird der Schwingungsgesamtwert durch eine Messung aufgenommen. Die Messung muss nicht für die gesamte Einwirkdauer am Tag durchgeführt werden. Es genügt die Messung für eine Mindestmessdauer. Für mehr statistische Sicherheit kann die Messung für einen Tätigkeitsabschnitt einige Male wiederholt werden.
  • Alle Messungen landen im Messwertspeicher. Und genau diese Messungen stehen auch in der Liste aller Messungen zur Verfügung.
  • Die Messungen werden nun einfach mit der Maus in das Berechnungsblatt hineingezogen, Tätigkeitsabschnitte und Handgriffe bezeichnet und die tatsächliche Einwirkdauer ergänzt.

Fertig ist die komplexe Berechnung der Tagesbelastung mit dem A(8)-Wert als Ergebnis. Kompliziertes eigenes Zusammenrechnen nach den Normvorgaben gehört in VM-HAND der Vergangenheit an.

Automatisches A8-Rechenblatt
1

Liste aller Messungen


1. Liste aller Messungen

Hier werden alle Messungen aus dem Messwertspeicher angezeigt. Wurden die Einzelmessungen an mehreren Tagen gewonnen, werden sie im Messwertspeicher einfach nacheinander eingelesen und bilden dann einen großen Messwertspeicher über alle Messungen.
2

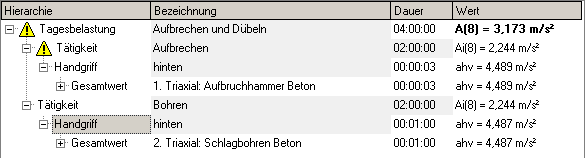

Rechenblatt


2. Rechenblatt

Durch einfaches Ziehen und Ablegen werden die Einzelmessungen in das Rechenblatt übernommen.
  • Wird die Messung auf die Tagesbelastung fallen gelassen, entsteht ein neuer Tätigkeitsabschnitt mit eben dieser Messung. Der neue Tätigkeitsabschnitt wird dann noch beschriftet.
  • Desweiteren entsteht auch gleich ein Eintrag für einen Handgriff, denn das Rechenblatt beherrscht auch die Berechnung mit 2 Handgriffen. Zur Gesamtberechnung wird der höhere Wert der beiden Handgriffe herangezogen.
  • Wird eine Messung auf einem Tätigkeitsabschnitt fallen gelassen, dann wird ein neuer Handgriff erzeugt und die Messung diesem Handgriff zugeordnet.
  • Wird die Messung auf einen Handgriff fallen gelassen, dann wird für den Tätigkeitsabschnitt ein Mittelwert gebildet. Diese Verfahrensweise wird zur Erhöhung der statistischen Sicherheit angewendet, wenn mehrere Messungen ein und derselben Tätigkeit erfolgten.

Für jeden Tätigkeitsabschnitt ist dann noch die wirkliche Belastungsdauer in der Spalte Dauer einzutragen. Üblicherweise wird die Messung nicht über die gesamte Einwirkungsdauer sondern nur für eine verkürzte Dauer durchgeführt, die aber eine Mindestmessdauer nicht unterschreiten darf.

Im Ergebnis entsteht automatisch eine normgerecht errechnete Tagesbelastung A(8), die per Tastendruck in ein ausführliches Protokoll gedruckt werden kann.
3

Berichtsdruck


3. Berichtsdruck

Hier lässt sich die errechnete Tagesbelastung in ein Protokoll drucken. Die Berichtsvorlage lässt sich auswählen.
