Festmassen radial zur Mitte bewegen


Das Bewegen von Festmassen radial zur Mitte ist eine Methode der Unwuchtreduktion auf der Seite der Unwucht. Praktisch wird dies z.B. durch Madenschrauben durchgeführt, welche sich in radial angeordneten Bohrungen mit Innengewinde befinden. Diese Ausgleichmethode wird fast immer mit der Einrichtung von Festorten kombiniert.

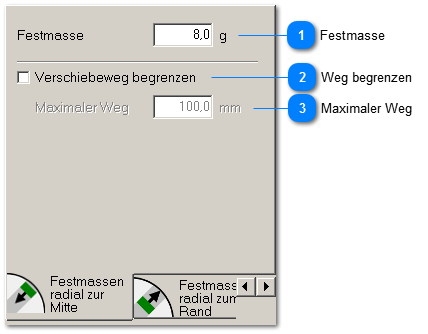

Festmassen radial zur Mitte bewegen
1

Festmasse


1. Festmasse
Es wird der Betrag der Festmasse (z.B. der Madenschraube) eingetragen.
2

Weg begrenzen


2. Weg begrenzen

Wenn Beschränkungen für den Verschiebeweg bestehen, kann dieser begrenzt werden. Im Vorschlag wird das berücksichtigt. Bei der Verwendung von Festorten  z.B. werden dann - sofern vorhanden - mehr Festorte in den Ausgleich einbezogen.
3

Maximaler Weg


3. Maximaler Weg
Wird die Wegbegrenzung aktiviert, kann hier der maximale Verschiebeweg eingetragen werden.
