PC-Schwingungsmesssystem VibroMetra

Anzeigebereich


In der kompakten, platzsparenden  Ansicht zeigt VM-FFT die Frequenzanalyse und die wichtigsten Statusinformationen.

Anzeigebereich
1

Messgrafik

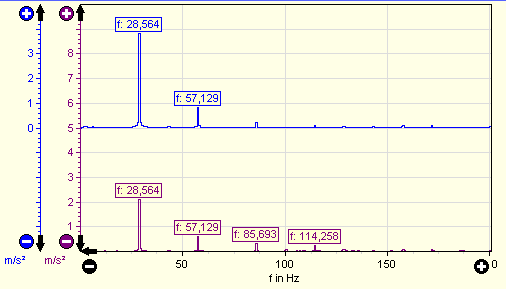

1. Messgrafik

In der Messgrafik werden die Amplituden zu den einzelnen Frequenzen angezeigt. Pro Messkanal wird eine Messkurve dargestellt. Jede Messkurve besitzt eine eigene, gleichfarbige Größenachse, die unabhängig skaliert und verschoben werden kann.

Die Skalierung (Spreizen und Stauchen der Messkurve) erfolgt mit den Tasten und . Das Verschieben erfolgt durch Klicken auf die Achsenpfeile. Im Bedienbereich befinden sich weitere Einstellungen zur Messgrafik.

Skalieren mit der Maus
Mit der Maus lässt sich die Grafik auf der Frequenzachse zoomen und verschieben. Mit gedrückter linker Maustaste wird die Grafik verschoben. Mit gedrückter rechter Maustaste wird ein Zoombereich gewählt.
2

Statusleiste


2. Statusleiste

Die Statusleiste zeigt die wichtigsten Einstellungen für den betreffenden Instrumentenkanal.
3

Bedienfeld ein-/ausklappen


3. Bedienfeld ein-/ausklappen  Schaltet die Anzeige des Bedienfelds um.

4

Klonen


4. Klonen

Erzeugt einen weiteren VM-FFT mit gleichen Einstellungen. Der neu erzeugte VM-FFT kann dann wiederum frei eingestellt werden.
5

Messdaten kopieren/speichern


5. Messdaten kopieren/speichern
Transportiert Messdaten in die Zwischenablage oder in eine Datei. Verschiedene Formate stehen zur Verfügung.
6

Kanalzahl ändern


6. Kanalzahl ändern

Die Messkurven von bis zu 4 Instrumentenkanälen können gleichzeitig angezeigt werden.

+ erhöht die Kanalzahl
- verringert die Kanalzahl
7

Start / Stop


7. Start / Stop    Startet die Messung, bzw. stoppt sie.
