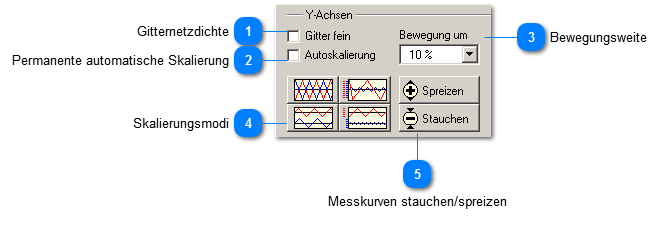

Einstellungen für Y-Achsen

Einstellungen für Y-Achsen
1

Gitternetzdichte


1. Gitternetzdichte
Zeichnet Gitternetzlinien an allen Teilstrichen der Y-Achse.
2

Permanente automatische Skalierung


2. Permanente automatische Skalierung
Skaliert bei jeder Aktualisierung der Messwertgrafik die Y-Achsen neu, und zwar mit dem zuletzt eingestellten Skalierungsmodus.
3

Bewegungsweite


3. Bewegungsweite
Die Schrittweite, ausgedrückt in Skalenlängen, um die bei einer Bewegungsoperation die Messkurven und damit die Skala weitergeschoben wird. 10% entspricht z.B. einer Bewegung der Messkurven um 1/10 der Y-Achse .
4

Skalierungsmodi


4. Skalierungsmodi
Die 4 Skalierungsmodi:
  • Alle Kurven maximiert aufeinander.
  • Alle Kurven mit gleicher Skalierung aufeinander.
  • Alle Kurven maximiert, übereinander gestapelt mit eigenem Anzeigebereich.
  • Alle Kurven mit gleicher Skalierung, übereinander gestapelt mit eigenem Anzeigebereich.
5

Messkurven stauchen/spreizen


5. Messkurven stauchen/spreizen
Spreizt oder staucht die Messkurven alle Messkurven in Y-Richtung.
