FFT/Ordnung Einstellungen

Im Falle der Ordnungsanalyse (Auswahl von Ordnung, Hz bzw. Ordnung, 1/min als Frequenzachseneinheit) wird das FFT-Einstellungsfenster gewechselt. Da die Abtastung während der Ordnungsanalyse nicht zeitsynchron wie bei der normalen FFT, sondern winkelsynchron durchgeführt wird, beziehen sich die Einstellungen auf Umdrehungsangaben statt auf Zeitangaben.
Die Möglichkeiten des Bewertungsfensters, der Überlappung und der Statistik sind identisch mit denen der normalen FFT.

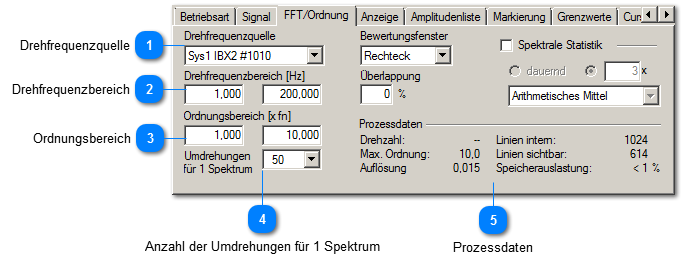

FFT/Ordnung Einstellungen
1

Drehfrequenzquelle

1. Drehfrequenzquelle
Auswahl der Drehfrequenzquelle (Vorraussetzung für winkelsynchrone Abtastung).
2

Drehfrequenzbereich

2. Drehfrequenzbereich
Eingabe des Drehfrequenzbereiches.
3

Ordnungsbereich

3. Ordnungsbereich
Angabe der darzustellenden Ordnungen (Minimum 0).
4

Anzahl der Umdrehungen für 1 Spektrum

4. Anzahl der Umdrehungen für 1 Spektrum
Festlegung der einzusammelnden Umdrehungen für 1 Spektrum (ähnlich dem Zeitfenster der FFT). Eine höhere Anzahl führt zu einer erhöhten Linienauflösung.
5

Prozessdaten

5. Prozessdaten
In den Prozessdaten lassen sich innere Parameter der FFT ablesen, die sich unter den gewählten Einstellungen ergeben. Sie dienen nur der Information.
