Maschinenschwingungen


Maschinen sind Geräte mit bewegten Teilen. Bewegung erzeugt Schwingungen. Solche Schwingungen können bei Maschinen ungewollt aber auch beabsichtigt sein.
  • Ungewollte Schwingungen beeinträchtigen die Lebensdauer von Maschinen, erzeugen Lärm und verschlechtern die Fertigungsqualität.
  • Beabsichtigt sind Schwingungen z.B. bei Rüttelsieben oder Schwingförderern.

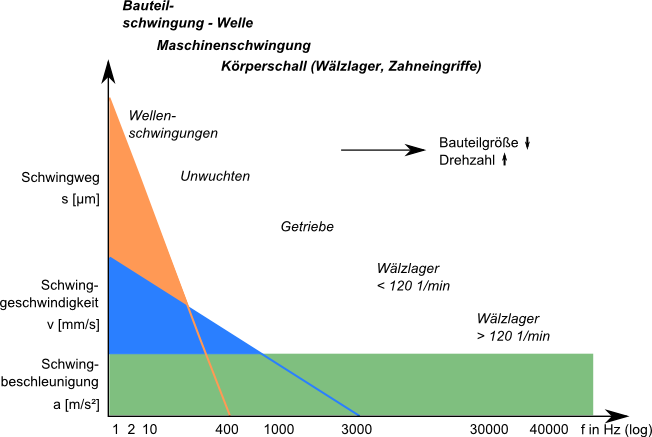

Maschinenschwingungen erstrecken sich über einen weiten Frequenzbereich. Es können Schwingungen von einen wenigen Hertz bis 40 kHz und mehr auftreten. Die von Maschinen erzeugten Schwingungen lassen sich grob in verschiedene Bereiche einteilen: So treten Wellenschwingungen und Unwuchten typischerweise bei niedrigen Frequenzen auf (< 1000 Hz). Eingriffsfrequenzen von Zahnrädern und Stoßimpulse langsamdrehender Getriebe bzw. Wälzlager sind üblicherweise im Bereich  bis 20 kHz zu finden, schneller drehende Maschinen erzeugen Stöße bei Frequenzen über 20 kHz. Auch die Auswahl der Schwingungsmessgröße hängt von dem zu untersuchenden Frequenzbereich ab: So sind Schwingwege und -geschwindigkeiten nur bis 2000 Hz sinnvoll zu messen, Schwingungen bei höheren Frequenzen müssen als Schwingbeschleunigung gemessen werden. Das folgende Bild veranschaulicht die Frequenzbereiche.


Schwingungsmessungen an Maschinen
  • Stellen die Einhaltung von Grenzwerten fest,
  • Finden die Ursachen bei Verletzung der Grenzwerte,
  • Liefern Hinweise für die Beeinflussung der Schwingungen.

In den nächsten Abschnitten werden folgende Themen ausführlich behandelt
