Grenzwerte

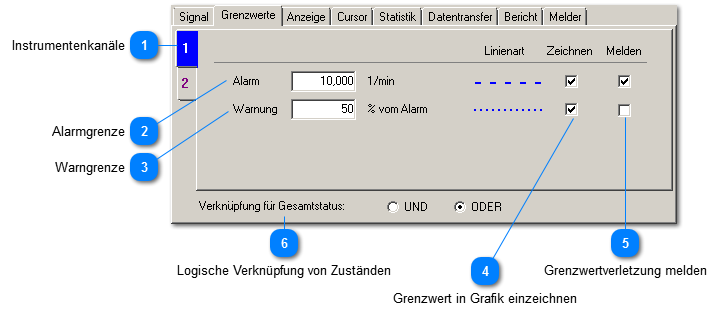

Der eingestellte Kennwert jedes Kanals kann mit 2 Grenzwerten verglichen werden. Zum optischen Vergleich können diese Grenzwerte in der Messgrafik eingezeichnet werden. Es lassen sich auch Aktionen auslösen, wenn eine Grenzwertlinie von der Messkurve durchbrochen wird.

Grenzwerte
1

Instrumentenkanäle


1. Instrumentenkanäle
Für jeden Kanal von VM-PLOT können die Grenzwerteinstellungen separat getroffen werden.

  • Die Anzahl der Registerkarten entspricht der eingestellten Kanalzahl.
  • Der Kartenreiter des ausgewählten Kanals wird mit der Kanalfarbe hervorgehoben.


2

Alarmgrenze


2. Alarmgrenze
Die Alarmgrenze wird in der für den Kanal gewählten Messeinheit eingetragen.
3

Warngrenze


3. Warngrenze
Die Warngrenze wird als Prozentwert bezogen auf die Alarmgrenze eingegeben.
4

Grenzwert in Grafik einzeichnen


4. Grenzwert in Grafik einzeichnen
Für Alarm- und Genzwert lässt sich separat einstellen, ob sie in der Messgrafik eingezeichnet werden sollen. Die nebenstehende Linienart informiert über das Erscheinungsbild in der Messgrafik.


5

Grenzwertverletzung melden


5. Grenzwertverletzung melden
VM-PLOT kann Durchbrechungen einer Grenzwertlinie durch den Messwert melden.
  • Bei einem Ereignis kann eine Datei mit Messdaten erzeugt werden.
  • Zustände oder Ereignisse lassen sich an die zentralen Meldetechniken von VibroMetra übertragen.

Das gewünschte Verhalten lässt sich für Alarm- und Grenzwert separat einstellen.


6

Logische Verknüpfung von Zuständen


6. Logische Verknüpfung von Zuständen

In jedem Instrumentenkanal werden 3 Zustände unterschieden:
  • Messwert liegt unter Warngrenze: OK
  • Messwert liegt über Warngrenze: Warnung
  • Messwert liegt über Alarmgrenze: Alarm

Diese kanalweisen Zustände können zusätzlich von allen Kanälen zu einem Gesamtstatus für VM-PLOT verknüpft werden.
