Übung 10 - Empfindlichkeit





Es sind 3 VM-METER und VibroMetra mit aufgeklappter Sensor- und Messkanalliste geöffnet.





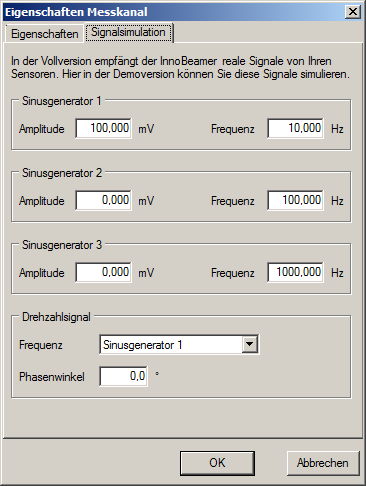

Wie Sie in der Sensorliste sehen können, sind 3 Sensoren im Einsatz (Indikatoren leuchtet grün). Rechts daneben befindet sich die Messkanalliste. Diese zeigt an, welcher Sensor mit welchem Messkanal verknüpft ist. Jedes der 3 VM-METER misst auf einem der dieser Messkanäle, wobei alle den absoluten Spitzenwert anzeigen. In alle VM-METER wird ein Spannungsignal von 100mV bei 10Hz  eingespeist.



Warum zeigen nicht alle VM-METER das gleiche an?

Dem linken VM-METER ist kein Sensor zugeordnet, es zeigt also die eingespeisten 100mV an.

Messkanal 2 ist der Sensor Piezo 1 zugeordnet, welcher eine Empfindlichkeit von 1mV/m/s² besitzt. Diesen Wert können Sie abrufen, indem Sie doppelt auf den Sensor Piezo 1 klicken. Im neu geöffneten Fenster sehen Sie die eingestellte Empfindlichkeit. Aufgrund dieses Wertes werden die eingespeisten 100mV zu 100 m/s² umgerechnet, wie im mittleren VM-METER zu sehen.

Der Sensor Piezo 10 ist dem dritten Kanal zugewiesen. Durch seine Empfindlichkeit von 10mV/m/s² rechnet er das eingespeiste Signal in 10m/s² um.



Weisen Sie nun den Sensor Piezo 100 dem Messkanal 1 zu. Dazu schließen sie die Signalsimulation und ziehen bei gedrückter linker Maustaste den Sensor Piezo 100 hinüber zur Messkanalliste und lassen ihn auf Kanal 1 fallen. Das linke VM-METER zeigt nun einen Wert von 1m/s². Dies rührt daher, dass der Sensor Piezo 100 eine Empfindlichkeit von 100mV/m/s² besitzt und daher das eingespeiste Signal zu 1m/s² umrechnet.
