Anzeigebereich


In der kompakten, platzsparenden  Ansicht zeigt VM-PLOT die Messgrafik und die wichtigsten Statusinformationen.
Anzeigebereich

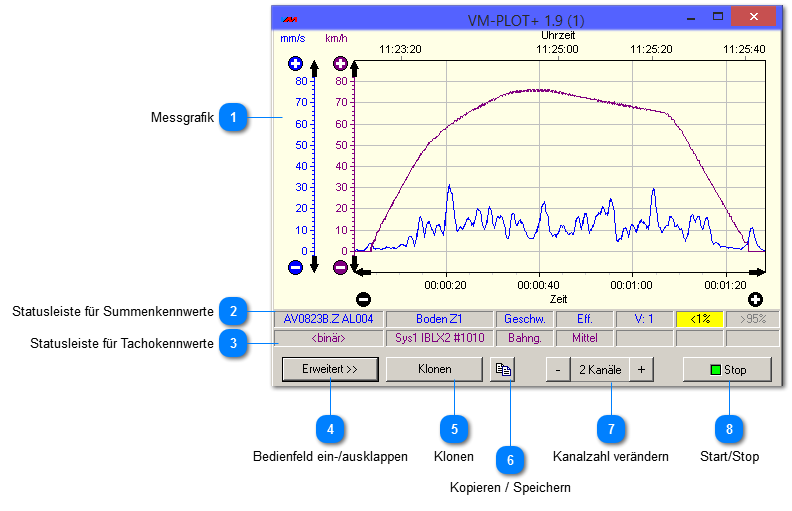

1

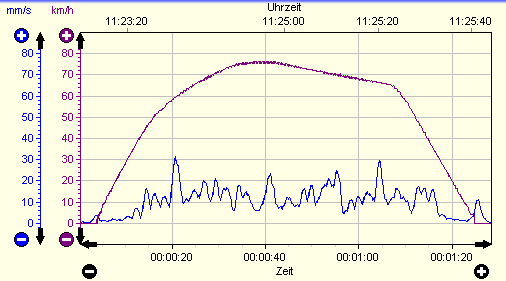

Messgrafik


1. Messgrafik

In der Messgrafik werden die Kennwerte über Zeit abgetragen. Es werden 2 Zeitleisten mitgeführt:
oben:
Die aktuelle Uhrzeit.
unten:
Die Messdauer seit Start.

Pro Messkanal wird eine Messkurve dargestellt. Jede Messkurve besitzt eine eigene, gleichfarbige Größenachse, die unabhängig skaliert und verschoben werden kann.

Die Skalierung (Spreizen und Stauchen der Messkurve) erfolgt mit den Tasten und . Das Verschieben erfolgt durch Klicken auf die Achsenpfeile. Im Bedienbereich befinden sich weitere Einstellungen zur Messgrafik.

Skalieren mit der Maus
Mit der Maus lässt sich die Grafik auf der Zeitachse zoomen und verschieben. Mit gedrückter linker Maustaste wird die Grafik verschoben. Mit gedrückter rechter Maustaste wird ein Zoombereich gewählt.
2

Statusleiste für Summenkennwerte


2. Statusleiste für Summenkennwerte

Diese Statusleiste erscheint, wenn für den betreffenden Instrumentenkanal die Messung von Summenkennwerten gewählt wurde. Sie zeigt
3

Statusleiste für Tachokennwerte


3. Statusleiste für Tachokennwerte

Diese Statusleiste erscheint, wenn für den betreffenden Instrumentenkanal die Messung von Tachokennwerten gewählt wurde. Sie zeigt
  •  im Sensorfeld immer die Anzeige <binär> als Kennzeichnung eines Frequenzeingangs
  •  den digitalen Messkanal,
  •  den Kennwert
4

Bedienfeld ein-/ausklappen


4. Bedienfeld ein-/ausklappen Schaltet die Anzeige des Bedienfelds um.
5

Klonen


5. Klonen

Erzeugt einen weiteren VM-PLOT mit gleichen Einstellungen. Der neu erzeugte VM-PLOT kann dann wiederum frei eingestellt werden.
6

Kopieren / Speichern


6. Kopieren / Speichern

Transportiert Messdaten in die Zwischenablage oder in eine Datei. Verschiedene Formate stehen zur Verfügung.
7

Kanalzahl verändern


7. Kanalzahl verändern

Die Messkurven von bis zu 4 Instrumentenkanälen können gleichzeitig angezeigt werden.

+ erhöht die Kanalzahl
- verringert die Kanalzahl
8

Start/Stop


8. Start/Stop   Startet die Messung, bzw. stoppt sie.
