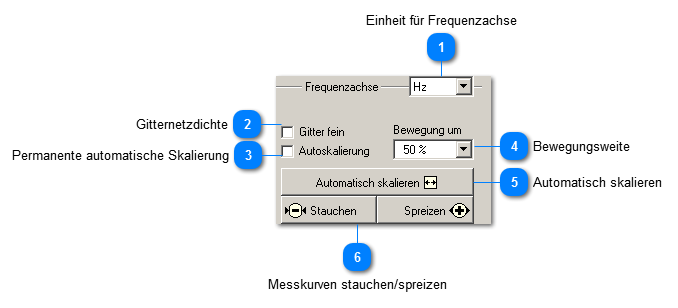

Einstellungen für Frequenzachse


Einstellungen für Frequenzachse
1

Einheit für Frequenzachse


1. Einheit für Frequenzachse
Die Einheit für die Frequenzachse ist umschaltbar.
Es stehen neben den Einheiten Hz und 1/min auch die die Darstellung als Ordnung in Ordnung, Hz und Ordnung, 1/min zur Verfügung (Ordnungsanalyse).

2

Gitternetzdichte


2. Gitternetzdichte
Zeichnet Gitternetzlinien an allen Teilstrichen der Zeitachse.
3

Permanente automatische Skalierung


3. Permanente automatische Skalierung
Skaliert die Frequenzachse permanent derart, dass alle Linien mit mehr als 5% der höchsten Amplitude sichtbar sind.
4

Bewegungsweite


4. Bewegungsweite
Die Schrittweite, ausgedrückt in Skalenlängen, um die bei einer Bewegungsoperation die Messkurven und damit die Skala weitergeschoben wird. 10% entspricht z.B. einer Bewegung der Skala um 1/10 der Frequenzachse.
5

Automatisch skalieren


5. Automatisch skalieren
Skaliert die Frequenzachse derart, dass alle Linien mit mehr als 5% der höchsten Amplitude sichtbar sind.
6

Messkurven stauchen/spreizen


6. Messkurven stauchen/spreizen
Staucht oder spreizt die Messkurve in ihrer Frequenzausdehnung.
