PC-Schwingungsmesssystem VibroMetra

Messwertspeicher


Automatisch werden die Messergebnisse jedes Taktes in den Messwertspeicher übertragen.
Messwertspeicher
1

Liste der Takte

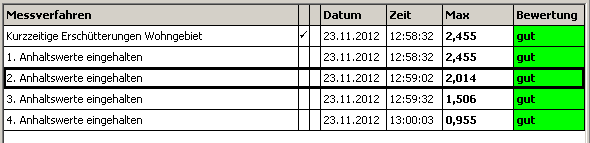

1. Liste der Takte

Hier werden übersichtlich die Messergebnisse für jeden Takt mit Zeitstempel und Maximalwert aufgelistet.Wurden Auffälligkeiten bei der Messung festgestellt, wird der Takt mit einem Ausrufezeichen markiert. Die erste Zeile enthält das Gesamtbild und zeigt den bedenklichsten Takt an.
2

Messdetails

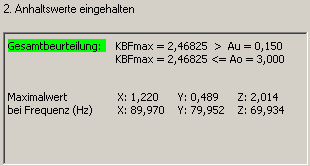

2. Messdetails
In den Messdetails werden Details zum markierten Ereignis dargestellt.
  •  Anhaltswert passend zum Messverfahren
  •  Messwert für jede Achse
  •  Maßgebliche Frequenz bei jeder Achse

3

Bemerkungen


3. Bemerkungen
Zu jedem Ereignis können eigene Bemerkungen hinterlegt werden. Bei entsprechender Einstellung erscheinen auch die Messhinweise automatisch im Bemerkungsfeld.
4

Aktuell geöffnet


4. Aktuell geöffnet   Zeigt den aktuell geöffneten Messwertspeicher an.
5

Einlesen


5. Einlesen
Öffnet einen Verzeichnisbaum, aus dem der Messordner gewählt werden kann.
6

Speichern unter ...


6. Speichern unter ...  Speichert den aktuellen Messwertspeicher auf einem Datenträger.
Dabei kann ein neuer Name für den Messordner übergeben werden.
7

Speichern


7. Speichern  Speichert den aktuellen Messwertspeicher auf einem Datenträger.
8

Zuletzt geöffneter Messwertspeicher


8. Zuletzt geöffneter Messwertspeicher  Listet die zuletzt geöffneten Messwertspeicher auf.
Durch Anklicken eines Eintrags wird der betreffende Messwertspeicher geöffnet.
9

Bericht drucken


9. Bericht drucken

Ermöglicht die Auswahl einer Berichtsvorlage und ein Ausdruck der angewählten Messung.
