PC-Schwingungsmesssystem VibroMetra

Signalverarbeitung - Orbit

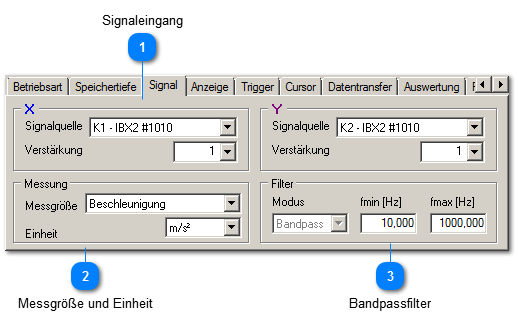

In dieser Bedientafel werden Einstellungen zum zu messenden Signal getroffen.


Orbitdarstellung


Signalverarbeitung - Orbit
1

Signaleingang

1. Signaleingang
Mit der Signalquelle wird der Messeingang für das Schwingungssignal in X- und Y-Richtung ausgewählt. Die Verstärkung dient zur Messbereichswahl.
2

Messgröße und Einheit

2. Messgröße und Einheit
Für das gefilterte Signal wird nun eine Messgröße gewählt. Der mit dem Messkanal verknüpfte Sensor bestimmt diese Messgröße. VM-SCOPE+ kann zusätzlich die integrierten Messgrößen handhaben. Daher werden bei Verknüpfung mit einem Beschleunigungssensor auch Schwinggeschwindigkeit und Schwingweg als Messgröße angeboten.
Die Einheiten werden passend zur Messgröße aufgelistet. Es sollte eine Einheit gewählt werden, welche den Kennwert betragsmäßig nicht über 10 000 ansteigen und auch nicht dauerhaft unter 0,001 fallen lässt.

3

Bandpassfilter

3. BandpassfilterDie Signale erhalten eine Bandbegrenzung durch ein Filter. Frequenzen unterhalb von fmin und oberhalb von fmax werden ausgeblendet. Übrig bleibt der Arbeitsfrequenzbereich von fmin bis fmax.
