VibroMetra Dokumentation


Übung 11a - Übersteuerungsfehler


  •  Starten Sie VibroMetra Simulator.
  •  Laden Sie den Arbeitsplatz Übung 11a - Übersteuerungsfehler.vws.
  •  Rufen Sie die Signalsimulation auf.

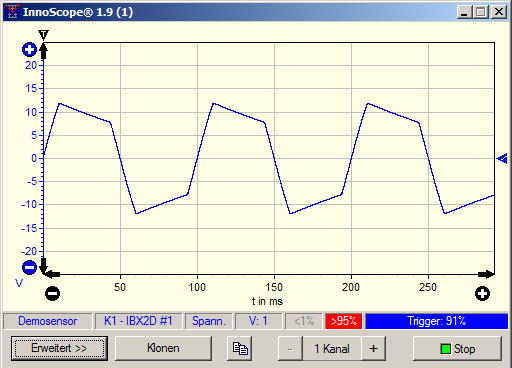

Bei einem zu großen eingehenden Signal werden bei der Digitalisierung Werte abgeschnitten. Diesen Vorgang nennt man Übersteuerung. In dieser Übung sehen Sie das Ergebnis dieses Effektes. Die maximalen -10V ..+10V Eingangspannung am M302 / M312 werden mit den simulierten 20V weit überschritten und höhere Spannungen abgeschnitten. Natürlich warnt hier die Übersteuerungsleuchte vor zu hohen Signalen.

Manfred Weber
Metra Mess- und Frequenztechnik in Radebeul e.K.
