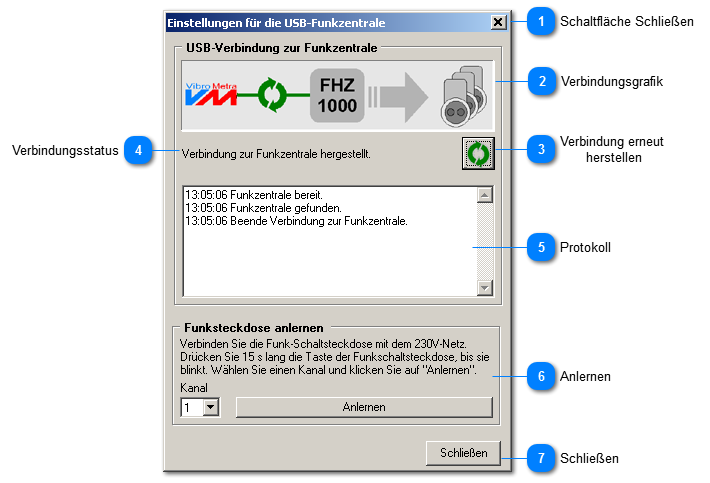

Funk-Schaltsteckdose anlernen
Damit eine Funk-Schaltsteckdose selektiv auf einem der 16 verfügbaren Kanäle arbeitet, muss sie auf den betreffenden Kanal angelernt werden. Das Dialogfeld für den Meldertyp Funk-Schaltsteckdose bietet dazu eine Lernfunktion. Diese Lernfunktion wird jedoch nur sichtbar, wenn die Verbindung zwischen den Instrumenten und Meldern mit dem zentralen Hauptschalter unterbrochen wurde.
![1](drex_bullet_1.png) Schaltfläche Schließen
![1. Schaltfläche Schließen](drex_funk_schaltsteckdose_anlernen_control_1.png) Schließt das Fenster.
Es ist jedoch immer wieder aufrufbar, z.B. durch Doppelklick im Auswahlbaum.
|
|
![2](drex_bullet_2.png) Verbindungsgrafik
Der Verbindungszustand zwischen VibroMetra und der Funkzentrale kann auf einen Blick in der Verbindungsgrafik eingesehen werden.
|
Unverbundener Zustand
|
|
Verbundener Zustand
|
Zum Anlernen der Funk-Schaltsteckdosen muss die Verbindung zur Funkzentrale hergestellt worden sein.
|
|
![3](drex_bullet_3.png) Verbindung erneut herstellen
![3. Verbindung erneut herstellen](drex_funk_schaltsteckdose_anlernen_control_3.png) Wenn die Verbindung unterbrochen war (z.B. USB-Kabel zur Funkzentrale entfernt), kann mit dieser Taste die Verbindung erneut hergestellt werden.
|
|
![4](drex_bullet_4.png) Verbindungsstatus
![4. Verbindungsstatus](drex_funk_schaltsteckdose_anlernen_control_4.png) Zeigt die erfolgreiche Verbindung an.
|
|

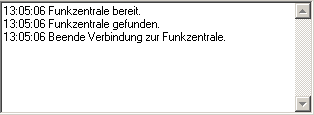

![5](drex_bullet_5.png) Protokoll
Die Verbindungsversuche zur Funkzentrale und das Ergebnis werden hier ausgegeben. Ebenso tauchen hier Einträge für Schaltvorgänge auf.
|
|

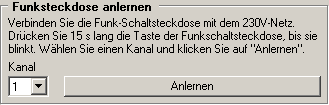

![6](drex_bullet_6.png) Anlernen
-
Wählen Sie den Kanal aus, af dem die Funk-Schaltsteckdose arbeiten soll.
-
Verbinden Sie die Funk-Schaltsteckdose mit dem 230V-Netz.
-
Drücken Sie 15 Sekunden lang den Einschalter an der Funksteckdose.
-
Eine blinkende LED auf dem Einschalter der Funk-Schaltsteckdose signalisiert den Lernmodus.
-
Wählen Sie nun in der Lernfunktion den Kanal, auf dem die Funk-Schaltsteckdose arbeiten soll.
-
Klicken Sie auf Anlernen.
-
Das Blinken auf dem Einschalter der Funk-Schaltsteckdose wird nun beendet. Die Funk-Schaltsteckdose ist erfolgreich angelernt worden.
|
|
![7](drex_bullet_7.png) Schließen
![7. Schließen](drex_funk_schaltsteckdose_anlernen_control_7.png) Schließt das Fenster.
Es ist jedoch immer wieder aufrufbar, z.B. durch Doppelklick im Auswahlbaum.
|
|
