Bei Anwahl eines Ereignisses im Messwertspeicher wird in VM-PERS+ die Analyse geladen, sofern man zur Messzeit die Aufzeichnung von Signalen konfiguriert hatte.
 Achsenwahl
|
|
Für jede Messachse stehen eigene Analysegrafiken zur Verfügung. Wenn durch Anwahl eines Ereignisses im Messwertspeicher die Analyse geladen wird, wird automatisch die Messachse als erste vorausgewählt, welche den bedenklichsten Wert lieferte und damit Auslöser der Aufzeichnung war. | | |
 Info
 Informationen, z.B. zum Speicherort der Messdaten für die Analyse. | |

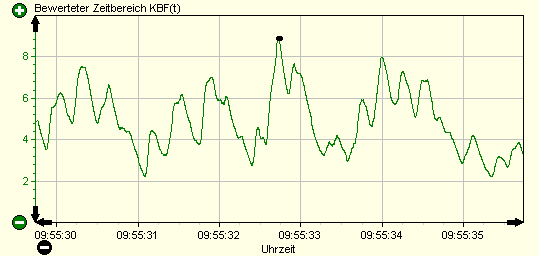

 Zeitbereich
Im Zeitbereich wird die bewertete, bandbegrenzte Schwinggeschwindigkeit (KBF(t)-Signal) angezeigt. Der höchste Wert wird mit einer schwarzen Ellipse markiert.
| |

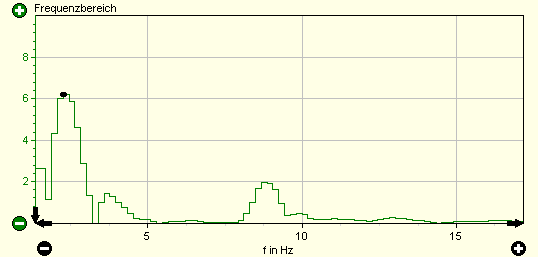

 Frequenzbereich
Der Frequenzbereich zeigt die Frequenzanalyse des KBF(t)-Signals. Die Frequenz mit der höchsten Amplitude wird mit einer schwarzen Ellipse markiert.
| |
 Kopieren
 Mit der Kopiertaste wird die gesamte Auswertung grafisch in die Zwischenablage übertragen. Sie kann nun z.B. in einen Bericht eingefügt werden, welcher in einer Textverarbeitung erstellt wird.
| |
|
|
