Anzeigebereich


In der kompakten, platzsparenden  Ansicht zeigt VM-TRACK die Messgrafik und die wichtigsten Statusinformationen.

Anzeigebereich
1

Messgrafik

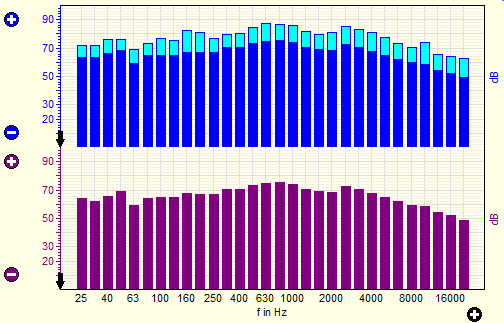

1. Messgrafik

In der Messgrafik wird der Betrag und die Phasenlage des untersuchten Drehzahl-Vielfachen angezeigt. Pro Messkanal werden zwei Messkurven dargestellt. Jede Messkurve besitzt eine eigene, gleichfarbige Größenachse, die unabhängig skaliert und verschoben werden kann.

Die Skalierung (Spreizen und Stauchen der Messkurve) erfolgt mit den Tasten und . Das Verschieben erfolgt durch Klicken auf die Achsenpfeile. Im Bedienbereich befinden sich weitere Einstellungen zur Messgrafik.

Skalieren mit der Maus
Mit der Maus lässt sich die Grafik auf der Frequenzachse zoomen und verschieben. Mit gedrückter linker Maustaste wird die Grafik verschoben. Mit gedrückter rechter Maustaste wird ein Zoombereich gewählt.

Linienarten
Durch unterschiedliche Linienarten weist VM-TRACK die Verlässlichkeit der Messwerte aus. Der zu messende Drehzahlbereich wird in einzelne Drehzahlabschnitte zerlegt. Alle Umdrehungen mit einer zum Drehzahlabschnitt passenden Drehzahl werden innerhalb dieses Drehzahlabschnitts gemittelt.
  • Linie grau
0 ..1  Umdrehungen im Drehzahlabschnitt, wenig verlässlicher Wert
  • Linie dünn in Kanalfarbe
2..9  Umdrehungen im Drehzahlabschnitt, recht verlässlicher Wert
  • Linie fett in Kanalfarbe
10 oder mehr Umdrehungen im Drehzahlabschnitt, gut verlässlicher Wert

2

Statusleiste


2. Statusleiste

Die Statusleiste zeigt die wichtigsten Einstellungen für den betreffenden Instrumentenkanal.
3

Bedienfeld ein-/ausklappen


3. Bedienfeld ein-/ausklappen   Schaltet die Anzeige des Bedienfelds um.
4

Klonen


4. Klonen

Erzeugt einen weiteren VM-TRACK mit gleichen Einstellungen. Der neu erzeugte VM-TRACK kann dann wiederum frei eingestellt werden.
5

Messdaten kopieren/speichern


5. Messdaten kopieren/speichern
Transportiert Messdaten in die Zwischenablage oder in eine Datei. Verschiedene Formate stehen zur Verfügung.
6

Kanalzahl ändern


6. Kanalzahl ändern

Die Messkurven von bis zu 4 Instrumentenkanälen können gleichzeitig angezeigt werden.

+ erhöht die Kanalzahl
- verringert die Kanalzahl
7

Start/Stop


7. Start/Stop    Startet die Messung, bzw. stoppt sie.
