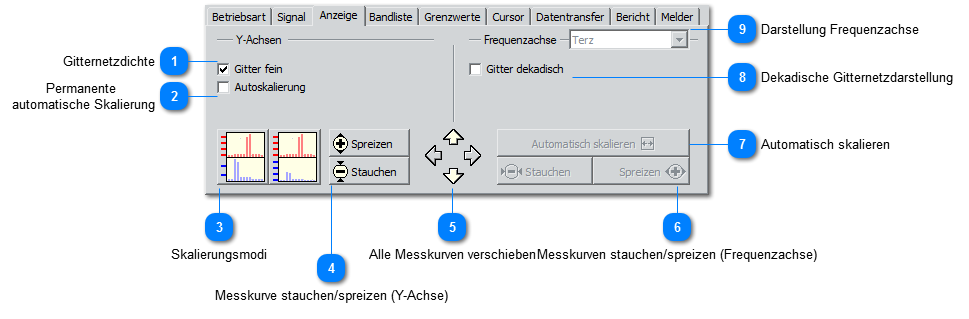

![1](drex_bullet_1.png) Gitternetzdichte
|
Zeichnet Gitternetzlinien an allen Teilstrichen der Y-Achse.
|
| |
![2](drex_bullet_2.png) Permanente
automatische Skalierung
|
Skaliert bei jeder Aktualisierung der Messwertgrafik die Y-Achsen neu, und zwar mit dem zuletzt eingestellten Skalierungsmodus.
|
| |
![3](drex_bullet_3.png) Skalierungsmodi
|
Die 2 Skalierungsmodi:
• Alle Kurven mit gleicher Skalierung.
|
| |
![4](drex_bullet_4.png) Messkurve stauchen/spreizen (Y-Achse)
|
Spreizt oder staucht die Messkurven alle Messkurven in Y-Richtung.
|
| |
![5](drex_bullet_5.png) Alle Messkurven verschieben
|
Mit dem Steuerkreuz können alle Messkurven gemeinsam in die entsprechende Richtung verschoben werden.
|
| |
![6](drex_bullet_6.png) Messkurven stauchen/spreizen (Frequenzachse)
|
Staucht oder spreizt die Messkurve in ihrer Frequenzausdehnung (nur in der Betriebsart Akustik verfügbar).
|
| |
![7](drex_bullet_7.png) Automatisch skalieren
|
Skaliert die Frequenzachse derart, dass alle Linien mit mehr als 5% der höchsten Amplitude sichtbar sind (nur in der Betriebsart Akustik verfügbar)
|
| |
![8](drex_bullet_8_2.png) Dekadische Gitternetzdarstellung
|
Die Beschriftung der Frequenzachse kann in Oktavbändern (bzw. Terz, 1/6 Oktave) oder dekadisch erfolgen:
z.B. Terz:
dekadisch:
|
| |
![9](drex_bullet_9.png) Darstellung Frequenzachse
|
Für die Betriebsart Akustik kann die Art des Frequenzbandes ausgewählt werden. Es stehen zu Verfügung: Oktave, Terz (1/3-Oktave) oder 1/6 Oktave.
Es werden Filter gemäß EN 61260 verwendet.
|
| |
|
|
