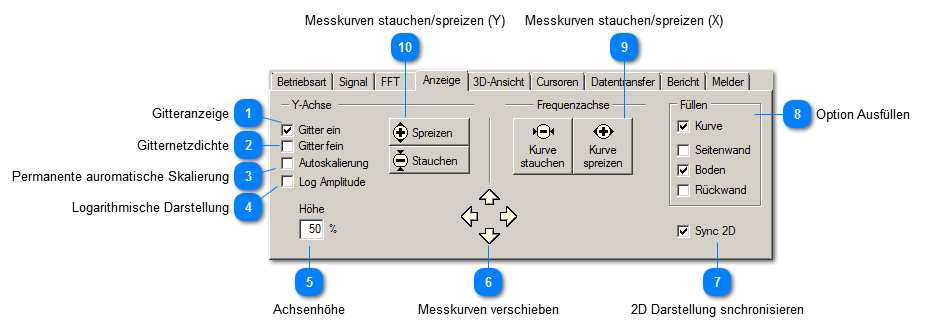

![1](drex_bullet_1.png) Gitteranzeige
Aktiviert die Anzeige des Gitters.
| |
![2](drex_bullet_2.png) Gitternetzdichte
Zeichnet Gitternetzlinien an allen Teilstrichen der Y-Achse.
| |
![3](drex_bullet_3.png) Permanente auromatische Skalierung
Skaliert bei jeder Aktualisierung der Messwertgrafik die Y-Achsen neu.
| |
![4](drex_bullet_4.png) Logarithmische Darstellung
![4. Logarithmische Darstellung](drex_anzeige_der_messkurven_3_control_4.png) Aktiviert die logarithmische Darstellung der Y-Achse.
| |
![5](drex_bullet_5.png) Achsenhöhe
![5. Achsenhöhe](drex_anzeige_der_messkurven_3_control_5.png) Die Diagrammhöhe kann angepasst werden. Es können Werte zwischen 20% und 100% eingegeben werden.
| |
![6](drex_bullet_6.png) Messkurven verschieben
Mit dem Steuerkreuz können alle Messkurven gemeinsam in die entsprechende Richtung verschoben werden.
| |
![7](drex_bullet_7.png) 2D Darstellung snchronisieren
Aktiviert die Synchronisation mit der 2D-Darstellung der Frequenzanalyse. Eine Umschaltung zur 2D-Ansicht erfolgt über die Schaltfläche ![](drex_anzeige_der_messkurven_3_custom.png) .
| |
![8](drex_bullet_8_2.png) Option Ausfüllen
Zur verbesserten Sichtbarkeit können mehrere Elemente der Messgrafik gefüllt dargestellt werden. Zur Auswahl stehen Kurve, Seitenwand, Boden und Rückwand.
| |
![9](drex_bullet_9.png) Messkurven stauchen/spreizen (X)
Staucht oder spreizt die Messkurve in ihrer Frequenzausdehnung.
| |
![10](drex_bullet_10.png) Messkurven stauchen/spreizen (Y)
Spreizt oder staucht die Messkurven alle Messkurven in Y-Richtung.
| |
|
|
