FFT-Einstellungen

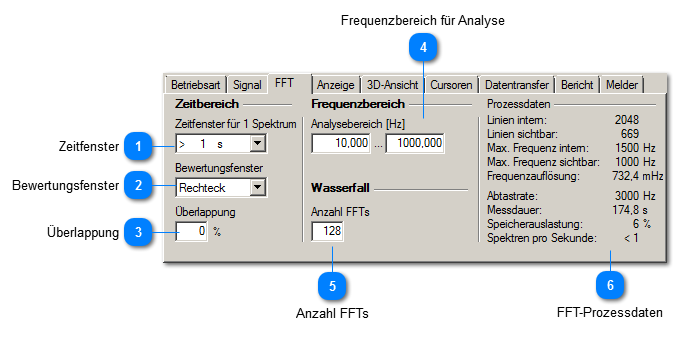

Die Möglichkeiten der manuellen FFT-Einstellungen gliedern sich in 3 Bereiche:
• Signaleinstellungen im Zeitbereich (vor der FF-Transformation)
• Signaleinstellungen im Frequenzbereich (nach der FF-Transformation)
• Prozessdaten (zeigen, wie die Analyse im Inneren arbeitet)

FFT-Einstellungen
1

Zeitfenster

1. Zeitfenster

Das Signal im Zeitbereich wird in feste Zeitabschnitte unterteilt. Ein derartiger Zeitabschnitt wird dann in den Frequenzbereich transformiert. Je länger dieser Zeitabschnitt ist, um so feiner wird die Auflösung im Frequenzbereich. VM-FFT 3D verwendet dabei immer echte Messdaten und führt kein künstliches Auffüllen mit Nullen (Zero pad) durch.
2

Bewertungsfenster

2. Bewertungsfenster

Eine FFT ist immer nur für diskrete Frequenzen exakt. Üblicherweise stimmen die die Frequenzen im Messsignal jedoch nicht mit diesen diskreten Frequenzen überein. Es entsteht der sogenannte Leckeffekt. Um ihn zu mildern werden Bewertungsfenstern eingesetzt. Gebräuchlich sind:
Rechteck
Für die Untersuchung von Stößen
Hann
Für die Untersuchung von Frequenzen
Flattop
Für die Untersuchung von Amplituden
Anmerkung: Das Bewertungsfenster "Hann" entspricht dem andernorts als "Hanning" bezeichneten Fenster. Tatsächlich wurde es nach dem Mathematiker Julius von Hann benannt, weshalb "Hann" die korrekte Bezeichnung darstellt.
3

Überlappung

3. Überlappung

Die einzelnen Zeitabschnitte können nahtlos aneinander gereiht der FFT übergeben werden. Es kann auch überlappend geschehen. Der Prozentwert Überlappung gibt an, um welchen Teil sich zwei aufeinanderfolgende Abschnitte zeitlich überlappen. Je mehr die Zeitabschnitte überlappen, umso mehr FFTs werden im selben Zeitraum gebildet - ohne an Frequenzauflösung zu verlieren. Es ist dann besser möglich, dynamische Vorgänge, wie z.B. den Hochlauf eines Motors, zu beobachten.
4

Frequenzbereich für Analyse

4. Frequenzbereich für Analyse

Der Frequenzbereich für die Analyse kann festegelegt werden. Die Messgrafik zeigt dann Werte nur innerhalb dieses Bereichs an. Auch kann die FFT mit geringerer Rechenlast durchgeführt werden, wenn die obere Frequenzgrenze sinkt. Der Frequenzbereich wird außerdem als Parameter für das Bandpassfilter von analogen Triggerquellen genutzt.
5

Anzahl FFTs

5. Anzahl FFTs

Legt die Anzahl der auf dem Bildschirm dargestellten FFTs fest. Je mehr FFTs dargestellt werden umso länger ist die Messdauer.
6

FFT-Prozessdaten


6. FFT-Prozessdaten
In den Prozessdaten lassen sich innere Parameter der FFT ablesen, die sich unter den gewählten Einstellungen ergeben. Sie dienen nur der Information.
