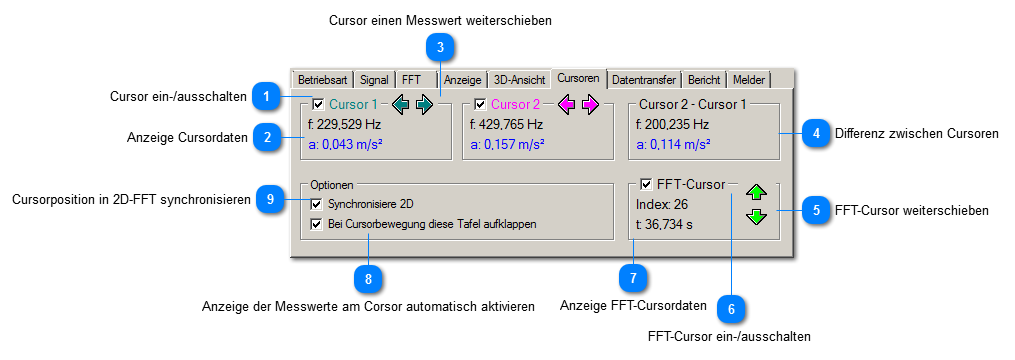

![1](drex_bullet_1.png) Cursor ein-/ausschalten
![1. Cursor ein-/ausschalten](drex_cursoren_4_control_1.png) Cursor ein- oder ausschalten
| |
![2](drex_bullet_2.png) Anzeige Cursordaten
Die Position des Cursors auf der Frequenzachse sowie die zugehörigen Messdaten werden angezeigt.
| |
![3](drex_bullet_3.png) Cursor einen Messwert weiterschieben
Der Cursor kann mit der Maus verschoben werden. Für eine Feinpositionierung lässt sich der Cursor auch um einzelne Messwerte weiterbewegen.
| |
![4](drex_bullet_4.png) Differenz zwischen Cursoren
Sind beide Cursoren aktiviert, erscheint auch eine Anzeige mit den Differenzdaten zwischen beiden Cursoren bei der akteulle gewählten FFT.
| |
![5](drex_bullet_5.png) FFT-Cursor weiterschieben
Zur Auswahl der zu analysierenden FFT kann der Cursor kann mit der Maus verschoben werden. Für eine Feinpositionierung lässt sich der Cursor auch um eine einzelne FFT weiterbewegen.
| |
![6](drex_bullet_6.png) FFT-Cursor ein-/ausschalten
![6. FFT-Cursor ein-/ausschalten](drex_cursoren_4_control_6.png) FFT-Cursor ein- oder ausschalten.
| |
![7](drex_bullet_7.png) Anzeige FFT-Cursordaten
![7. Anzeige FFT-Cursordaten](drex_cursoren_4_control_7.png) Anzeige des Indexes der aktuellen FFT und der dazugehörigen Messzeit.
| |
![8](drex_bullet_8_2.png) Anzeige der Messwerte am Corsor automatisch aktivieren
Sollen bei Cursorbewegung gleich die Messdaten am Cursor angezeigt werden, kann das automatische Aufklappen der Cursortafel aktiviert werden.
| |
![9](drex_bullet_9.png) Cursorposition in 2D-FFT synchronisieren
Die Aktivierung der Synchronisation der Cursorposition mit der 2D-FFT wird hier aktiviert. Eine Umschaltung zur 2D-Ansicht erfolgt über die Schaltfläche ![](drex_cursoren_4_custom.png) .
| |
|
|
