Übung 07 - Frequenzanalyse einfach


  •  Starten Sie VibroMetra Simulator.
  •  Laden Sie den Arbeitsplatz Übung 07 - Frequenzanalyse einfach.vws.
  •  Rufen Sie die Signalsimulation auf.

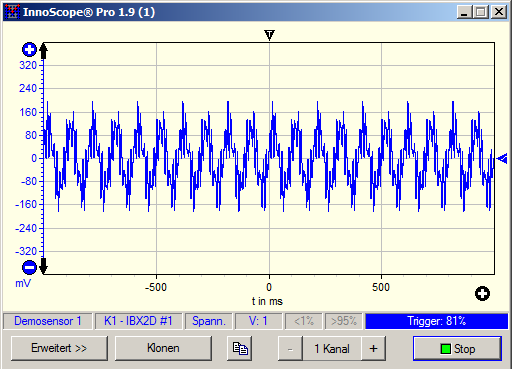

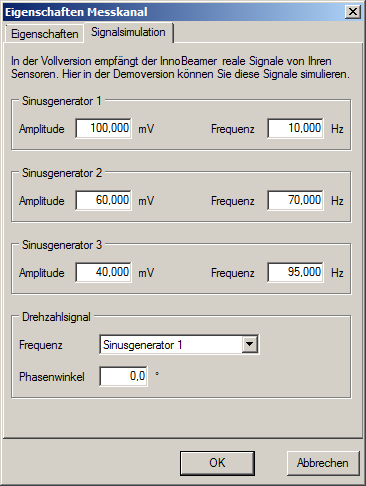

Sie sehen links das VM-SCOPE, rechts den VM-FFT und in der Signalsimulation 3 Sinusschwingungen mit unterschiedlichen Amplituden und Frequenzen.















Das Signalgemisch im VM-SCOPE ist unübersichtlich und es nicht möglich ohne weiteres Informationen über die enthaltenen Schwingungen zu bekommen. Diese Arbeit erledigt VM-FFT. Er führt eine Transformation der Schwingungssignale aus dem Zeit- in den Frequenzbereich durch (Fouriertransformation). Mithilfe dieser Transformation können wir nun die Frequenzen und Amplituden der einzelnen Schwingungen aus VM-FFT entnehmen.
