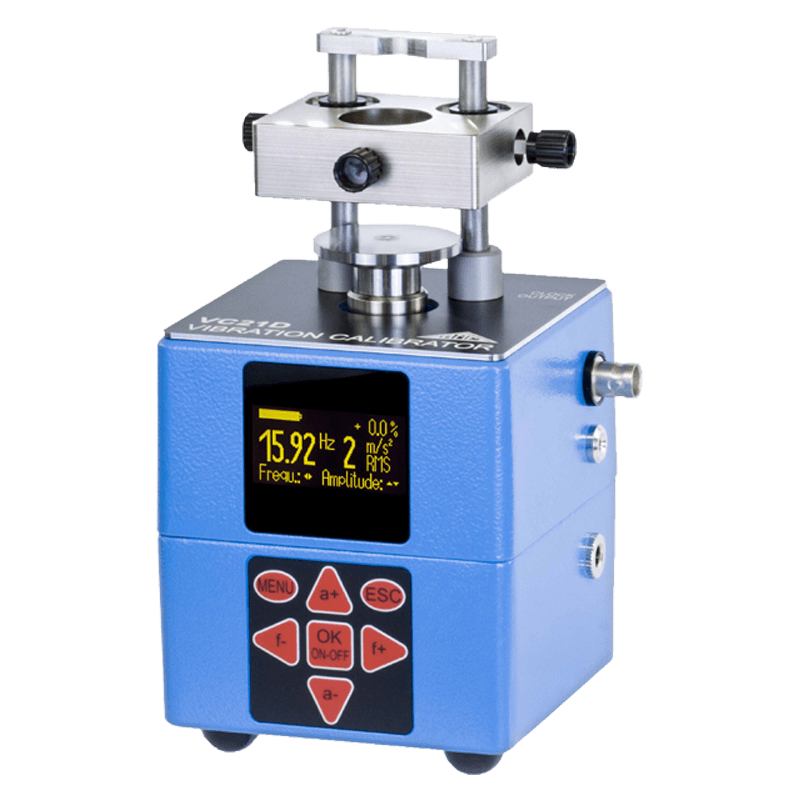

VC21D

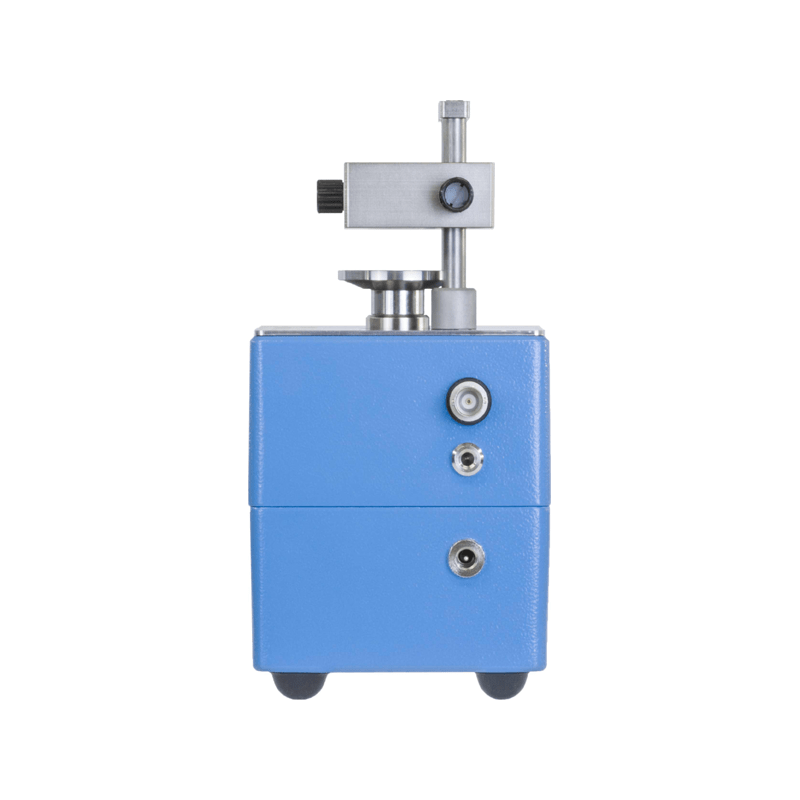

VC21D – Bild 2

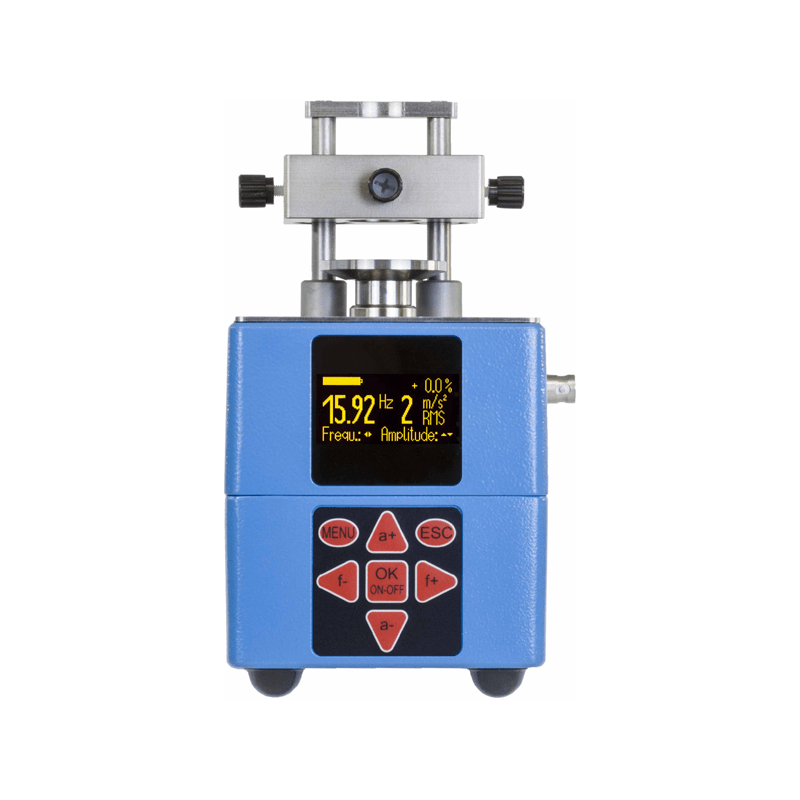

VC21D – Bild 3
VC21D – Bild 4

VC21D

Schwingungskalibrator

  • Schnelles und einfaches Kalibrieren von Schwingungssensoren und Schwingungsmesssystemen für Beschleunigung, Geschwindigkeit und Weg
  • Abnehmbare Spannvorrichtung für die dynamische Kalibrierung berührungsloser (induktiver / Eddy Current-) Wegaufnehmer bei 159,2 Hz mit Gewindeadaptern für alle gängigen Sensortypen
  • Taktausgang zur Synchronisation frequenzselektiver Messsysteme, z.B. als „Keyphasor“-Signal in Maschinenüberwachungssystemen
  • Lastunabhängiger Schwingpegel
  • Umschaltbare Schwingfrequenzen und Amplituden
  • Akkubetrieben für mobilen Einsatz
  • Robuste Bauweise

Hinweis: Bei der Schwingfrequenz von 159,2 Hz ergibt sich bei einer Beschleunigung von 1, 2, 5, 10 bzw. 20 m/s² eine Schwinggeschwindigkeit von 1, 2, 5, 10 bzw. 20 mm/s und ein Schwingweg von 1, 2, 5, 10 bzw. 20 µm (jeweils Effektivwerte).

Schwingamplitude

1 / 2 / 5 / 10 / 20 m/s²
Schwingfrequenz

15,92 / 40 / 80 / 159,2 / 320 / 640 / 1280 Hz
Sensormasse (max.)

50 .. 500 g (je nach Frequenz und Amplitude)
  • VC21 mit Werkskalibrierschein
  • Spannvorrichtung für induktive Wegaufnehmer
  • Gewindeadapter M3 / M5 / M8 / 1/4“-28 / UNF 10-32
  • Silikonfett
  • PS1600 Steckernetzteil; 100 – 240 VAC; 12 VDC; 1600 mA
  • Transportkoffer
  • 2 Jahre Garantie

ZUR BEACHTUNG:

Ein passender Gewindeadapter VC21D-A für den Wegaufnehmer muss optional bestellt werden.

Werkskalibrierschein sind keine akkreditierten Berichte und somit nicht von EA MLA (EA Multilateral Agreement) abgedeckt!

Downloads

Zubehör für dieses Produkt

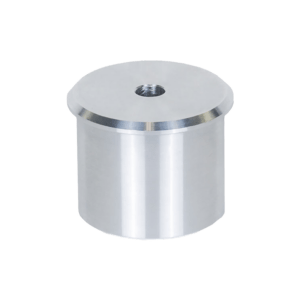

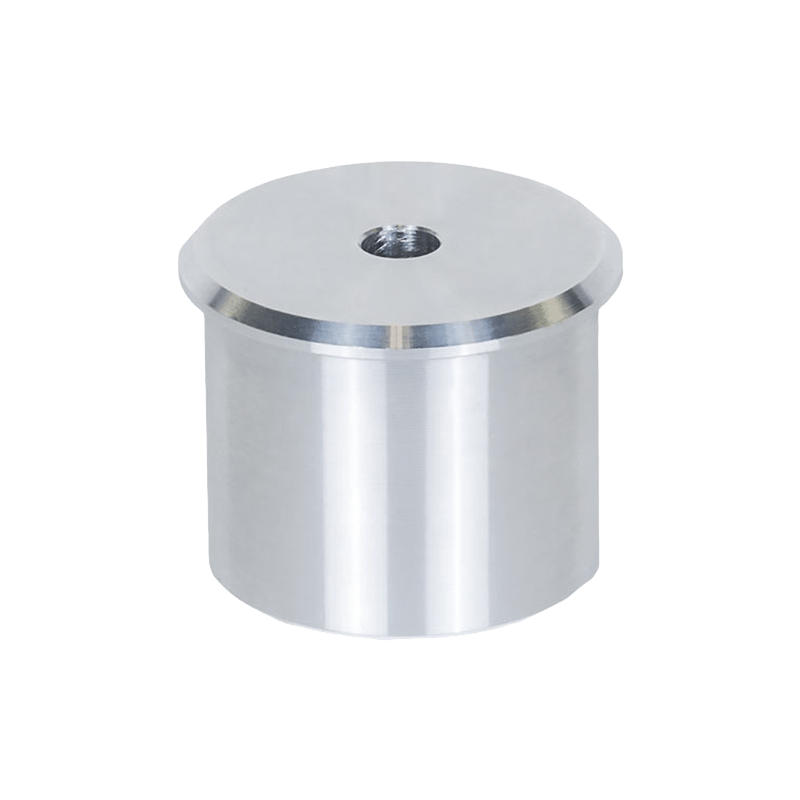

  • VC21D-A

    VC21D-Gewindeadapter
