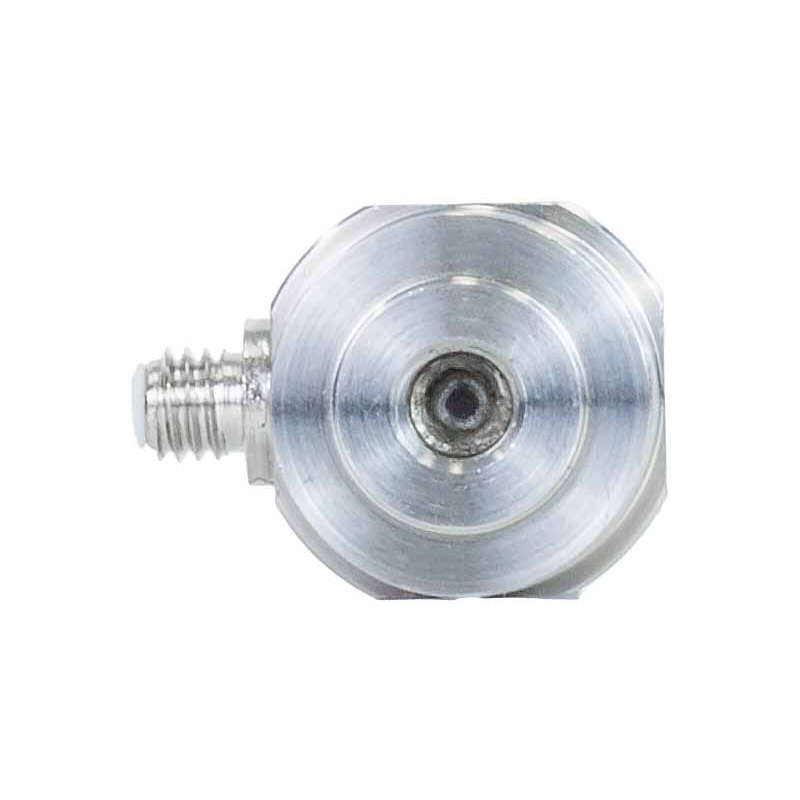

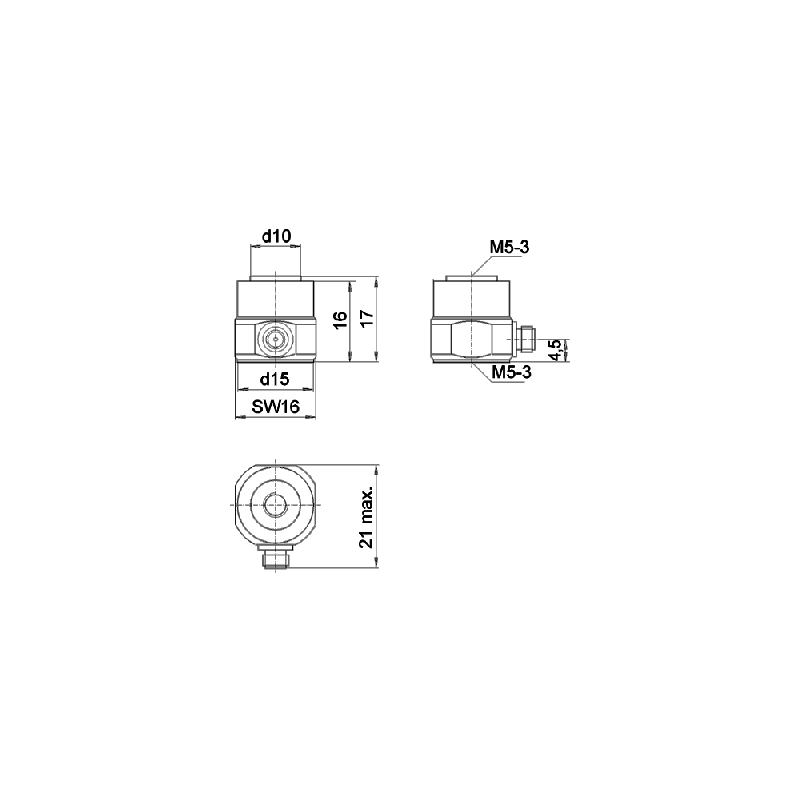

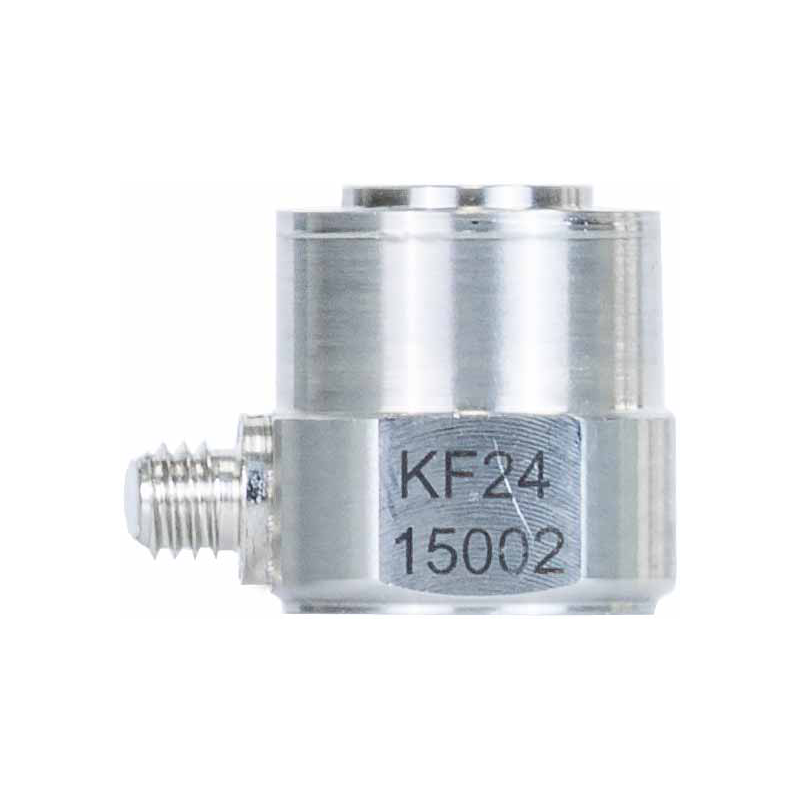

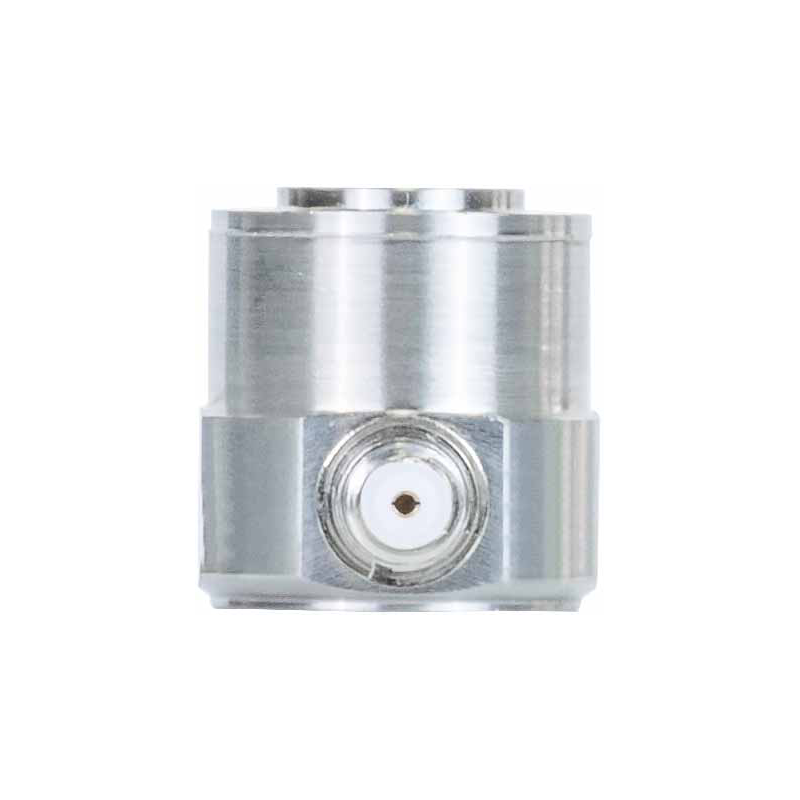

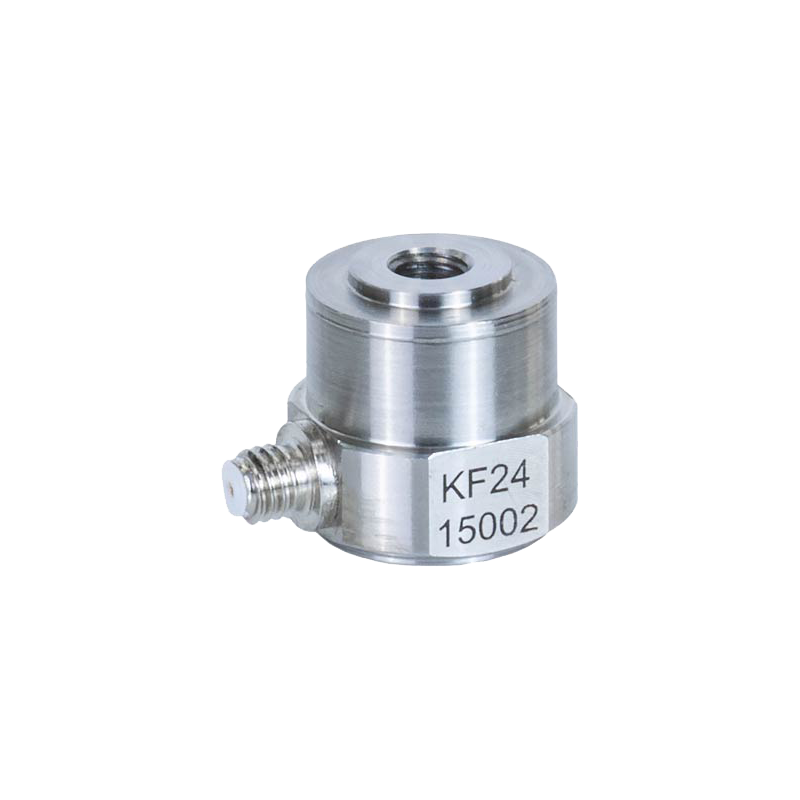

Piezoelektrischer Kraftaufnehmer
Piezoelektrische Kraftsensoren eignen sich zur Messung dynamischer Zug- und Druckkräfte. Sie zeichnen sich im Vergleich zu DMS-Aufnehmern durch sehr hohe Auflösung aus.
Die untere Grenzfrequenz liegt je nach verwendetem Messverstärker in der Größenordnung 0,1 bis 1 Hz. Zur Signalverarbeitung eignen sich übliche Ladungsverstärker.
Ladung
uniaxial
20 g
300 pC/N
2000/-300 N
UNF 10-32, radial
M5-Innengewinde
-10 .. 80 °C
IP60
Stiftschraube M5 x 8
Low-Noise-Kabel UNF 10-32 / BNC; 1,5 m
Low-Noise-Kabel UNF 10-32 / UNF 10-32; 1,5 m
Low-Noise-Kabel UNF 10-32 / BNC; 10 m
Low-Noise-Kabel UNF 10-32 / BNC; 5 m
Verbindungskupplung 2 x UNF 10-32
Adapter UNF 10-32 (wbl.) auf BNC (mnl.)
Adapter UNF 10-32 auf TNC
Gewindeadapter M5 (außen) / UNF 10-32 (außen)
Gewindeadapter M5 (außen) / 1/4"-28 (außen)
Adapter UNF 10-32 auf BNC
Ladungs-Vorverstärker
Ladungsverstärker/IEPE-Verstärker
